国家大剧院

国家大剧院包括歌剧院、音乐厅、戏剧院、录音录像制作中心

*歌剧院

器材设备

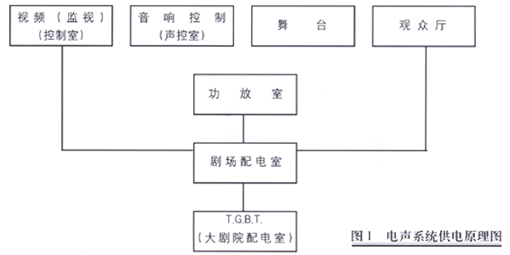

电声系统供电原理图

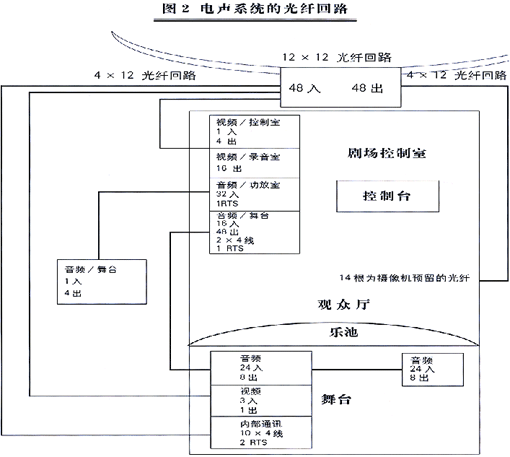

电声系统光纤回路

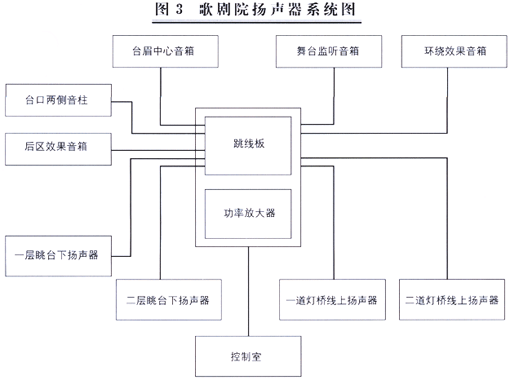

歌剧院扬声器系统图

*戏剧院

*音乐厅

南北长433cm，东西宽约224-266cm,占地约10.8公顷。

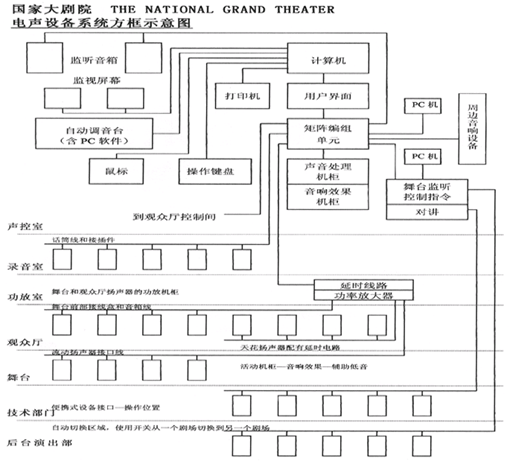

国家大剧院电声设备系统示意图

歌剧院---器材设备

音响设备：舞台面上设两个24个输入和8个输出的音响接线柜连接话筒。

音源：DAT数字播放机，MD播放机，多功能数字录音

数字调音台：56路输入48路输出24路辅助输出压缩器、限幅器、噪声门、

混响效果模块等

信号处理：数字混响×2

四单元延时器×5

31波段数码均均衡×10

光纤传播系统×1

功率放大器：2×400W8Ω 54台

扬声器：多点分散布置

观众厅台口处共20个主扩声器

观众厅内各屋顶棚和侧后墙共72个扬声器

舞台返送共14个同轴扬声器

话筒：20个电容话筒

10个动圈电磁话筒

歌剧院---电声系统供电原理图

歌剧院---电声系统光纤回路

歌剧院---歌剧院扬声器系统图

戏剧院

音响设备：舞台面上设两个24个输入和8个输出的音响接线柜连接话筒。

音源：DAT数字播放机，MD播放机，多功能数字录音

数字调音台：56路输入48路输出24路辅助输出压缩器、限幅器、噪声门、

混响效果模块等

信号处理：数字混响×2

四单元延时器×5

31波段数码均均衡×10

光纤传播系统×1

功率放大器：2×400W8Ω 40台

扬声器：多点分散布置

观众厅台口处共20个同一型号主扩声器

观众厅内各屋顶棚和侧后墙共50个同轴扬声器

舞台返送共14个同轴扬声器 话筒：20个电容话筒

10个动圈电磁话筒

音乐厅

音响设备：舞台面上设两个24个输入和8个输出的音响接线柜连接话筒。

音源：DAT数字播放机，MD播放机，多功能数字录音

数字调音台：56路输入48路输出24路辅助输出压缩器、限幅器、噪声门、

混响效果模块等

信号处理：数字混响×2

四单元延时器×5

31波段数码均均衡×10

光纤传播系统×1

功率放大器：2×400W8Ω 34台

扬声器：多点分散布置

观众厅台口处共16个同一型号成簇

观众厅内各屋顶棚和侧后墙共38个同轴扬声器

舞台返送共14个同轴扬声器

话筒：20个电容话筒

10个动圈电磁话筒
