丹麦DNP和SVS大屏幕背投影幕

丹麦DNP背投影屏幕

DNP（日本印刷公司）建立于1876年，是目前世界上最大的印刷及媒介公司， 拥有20个部门，35000名员工，每年营业额高达110亿美元。DNP集团公司的全资下属企业之一 ，丹麦DNP公司，拥有领选世

界的卓越技术，生产的投影屏幕品种齐全（包括：广角幕、超大幕、图形幕、黑条纹幕及幕墙），尺寸由40″至200 ″无一不有。每年各种型号的屏幕销量达120000块，营业额达2350万美元。

DNP屏幕在世界各地的广告、控制中心、会议室及各种娱乐场所都得到了广泛的应用

DNP屏幕产品研制开发的里程碑：

1984年 研制出世界上第一块光学屏幕；

1986年 研制出世界上第一块专业广角屏幕；

1987年 研制出世界上第一块黑条纹幕；

1987年 研制出世界上第一块120 ″幕；

1993年 研制出世界上第一块125 ″广角屏幕；1994年 研制出世界上第一块160 ″光学屏幕；

1995年 推出图形幕；

1996年 研制出世界上第一块120 ″黑条纹幕；

1997年 研制出世界上最大的200 ″光学幕；

1998年 研制出特强对比度屏幕及其附件；

1999年 研制出世界上第一块UCS屏幕；

2000年 研制出世界上第一块BBSCREEN屏幕。

拥有4x3米的巨型图像面积,使dnp的巨型广角屏幕成为了广告和公共娱乐场所的理想宣传工具

巨型广角背投幕

巨型广角屏幕可在所有室内环境下使用----包括在光亮的房间内.无论是作为部份镶嵌安装方案或是

大型背投箱,背后投影装置的原理令演讲者与观众,即使站在投像前面也不造成暗影.再加上投影机设备都隐藏在屏幕后面,从而使观视范围保持安静、整洁及清晰.

Dnp----屏幕的艺术

Dnp光学屏幕的技术提供比传统式前投或后投屏幕清晰4倍的图像.除巨型广角屏幕之外,dnp还有其他各种规格的光学背投屏幕,如:黑条纹屏幕、图型屏幕、广角屏幕、新广角屏幕、超对比度屏幕以及视频墙等.而近年还在市场上推出全新的BB屏(黑珠光学背投屏幕)和Holo屏(透明全息屏幕),以满足各地客户的要求及提供多项选择给客户.

光学原理

Dnp巨型广角屏幕是由两面透镜而组成的单元素光学系统.

在面向着投影机一方的菲涅尔透镜有凝聚作用.它将投影光线聚合,再将光线角度垂直地投送到屏幕前方.而投射在丙烯酸屏内的散发性的物质能控制垂直光线的发放. 另一方面在前方垂直立体透镜会"捕捉"光线并将之传送到广阔的观视范围.

光学特性

Dnp巨型广角屏幕是为了向广大观众展示投影图像而特别设计的,它能够在广阔的视觉范围提供逼真而清晰的图像.

高度精密的菲涅尔立体透镜系统能很好地兼容周围的光线.

Dnp巨型广角屏幕提供相当于视频墙的尺寸却不造成因拼接而发生的图像缝隙

新广角背投幕

Dnp新广角屏幕(NWA),是dnp广角屏幕（WA）家庭的新一代产品，广角屏幕是世界上销售最佳的光学背投屏幕。

新广角屏幕在闻名的广角技术上进一步增强了各项性能。包括提高对比度，图像亮度及更高的分辨率－让安装人员在设计最佳方案时有更多的选择。

会议室及展示厅

指挥控制中心

培训及教育

高亮度环境

电视会议

dnp新广角屏幕有两种类型，分别为高型优化图像亮度，及高对比度型优化图像对比度。此屏幕适用于各类投影环境。背面投影的安装能让观主观众站在图像前面而不留下影映。投影装置隐藏在屏幕背面，保持了礼堂范围的完美整洁。

Dnp----屏幕的艺术

Dnp光学屏幕技术提供的图像亮度是传统前投或背投屏幕的4倍。Dnp屏幕有7不同的系列－在尺寸及规格上都各具优点：dnp黑条纹屏幕、dnp新广角屏幕、dnp图形屏幕、dnp巨型屏幕、dnp超高对比屏幕及dnp视频墙。

高对比度及高增益型的选择

dnp广角屏幕仍在生产。但是dnp的目标是给安装者更多的"选择自由"。我们认为：根据具体情况而选择不同屏幕类型的能力是使图像在特定环境中达到完美的关键。

在新广角屏幕的系列当中，dnp 朝此目标更进了一步。根据安装要求提供两种屏幕类型：

（1）新广角高增益型（HG）能优化图像亮度；

（2）新广角高对比度型屏幕（HC ）有特殊的中灰滤光素。能提高对比度并使屏幕适合于多种应用环境－甚至在高亮度环境。

光学原理

dnp新广角屏幕是光学单层屏幕，带有2个有效透镜表面。靠投影机一侧的高精度菲涅尔透镜有聚光镜的功能：汇聚投影光线并将其延直角传送至屏幕。丙烯酸屏幕上的漫射物质控制垂直光线的分布；屏幕正面良好的点距双凸透镜可将高分辨率图像分布在180°水平视觉范围上。

良好的焦距透镜使新广角屏幕成为高分辨率图像及图形投影的理想之选。

新广角高增益型屏幕（HG）,能提供5.0的真实增益值。

丹麦SVS背投影屏幕

WA1806系列背投幕

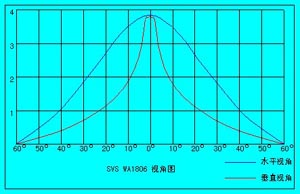

WA1806系列

WA1806系列的光学系统

屏幕由单片光学组件组成

内部具有精密的光学结构：

特殊的光学散射层确保画面的色彩与解析度；

背面的菲涅耳透镜可以将入射光聚集成平行光线，增加屏幕的亮度；

表面的柱状透镜可以控制水平与垂直方向的光线分布，具有扩大水平视角的功能。

WA1806产品特点

视角大、高解析度、高亮度、高对比度、无亮点；

可以在极宽的视角范围提供明亮、清晰的画面；

可供应至200``的大型屏幕；

适用于多媒体演示厅、控制室大型面板、专业展览场等。

SMI拼接显示控制器功能介绍

能够操作控制室内的庞大投影机或显示器阵列，用于电信、公共事业、调度/110 报警系统/交通控制以及军事应用。

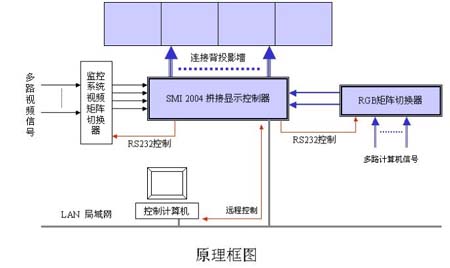

控制器的应用如下图所示，以1x4控制器为例：

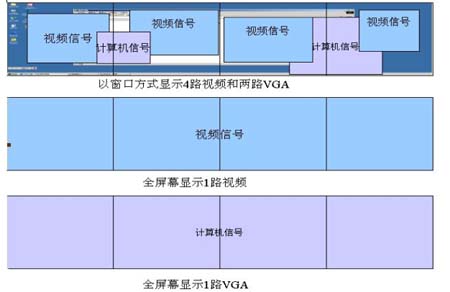

控制器的典型显示方式（以1x4为例）：

系统配置：

商用型控制器(工业标准机箱)：

CPU：P4 2.4 G

内存：512M DDR

软驱：1.44M

光驱：52X

网卡：100/10 自适应

硬盘：60G

输出分辨率：VGA(640X480) - SUXGA(1920X1400) 可调

输出场频：60 Hz ~~ 100Hz 可调

工业型控制器：

CPU：P4 1.6G

内存：512M DDR或更高

软驱：1.44M

光驱：52X

网卡：双 100/10 自适应

硬盘：60G

输出分辨率：VGA(640X480) - SUXGA(1920X1400) 可调

输出场频：60 Hz ~~ 100Hz 可调

可选配置：

* 双CPU (P3 1 G)

* 复合视频输出（用于使用视频投影墙的场合）

* 多网卡（最多8路）

* RAID 0/1/5 硬盘阵列

* SCSI 硬盘或硬盘阵列

* 双备份或3备份热插拔电源

输出端口：2个输出端口（控制两台投影机）到24个端口

输出最高分辨率：每个端口可达1920 x 1440

可同时显示视频信号：2 ~~24 路，与输出端口数量相等。

视频信号制式：PAL/NTSC/SECAM，自动识别并跟踪制式的变化（此为我公司控制器独有功能）。

可输入RGB 信号：2~~8路。

预装软件：

* Windows 2000 Professional 中文版

* GRAPHSITE视频和RGB窗口控制软件服务器端

* GRAPHSITE视频和RGB窗口控制软件客户端

* VNC 远程屏幕传输软件发送端

* VNC 远程屏幕传输软件接收端

* 远程鼠标键盘软件服务器端

* 远程鼠标键盘软件客户端

选装软件：

* Exceed 7.0 UNIX 系统仿真软件

现有软件功能：

* 视频窗口可任意缩放、全屏幕漫游，多个窗口共屏幕或叠加时只显示其中一路

* VGA窗口可任意缩放、全屏幕漫游、叠加。

* 通过局域网远程操作控制器的视频和VGA窗口。

* 通过局域网操作控制器的键盘和鼠标。

* 用户分超级用户和普通用户。

* 产生投影墙的测试信号，用于投影机的调节。

* 远程计算机屏幕图像网络传输功能。

* 仿真UNIX终端，与网络中的UNIX工作站实现远程显示功能。

控制方式：

* 本地键盘鼠标控制

* 网络客户端控制

正在开发中的功能：

* 视频窗口可共屏、叠加。

* 2X2的控制器可同时显示9个视频窗口。

* 控制器应用程序远程管理功能。
