真空管多媒体音箱评测（2）
（上接）真空管多媒体音箱评测(1) 然后我们再看看M-20 MKIII使用的低音单元。由于是同一系列的产品，所以相比前作M-20以及MKII，喇叭口径并没有任何增加，依然是4英寸，经过实际测量后得出其有效直径约为80mm。这个普通纸盆单元采用发泡橡胶折环，我们主观粗略测得的低音下限约为45Hz。除此之外，M-20 MKIII采用后倒相设计，倒相管为纸质；箱体内部没有吸音棉，显然是因为3C强制的缘故，如果消费者要求比较高的话，自行添加后能减少箱声；内部用了热熔胶固定电线；在箱体背部我们看到了3C认证贴纸。
图：低音单元正面

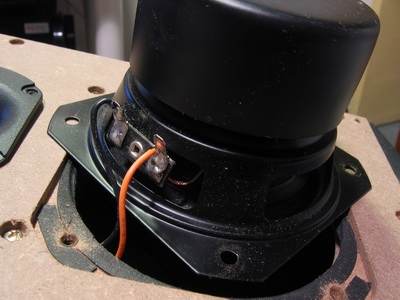

图：低音单元背面
三、电路部分
由于采用真空管放大，所以M-20 MKIII的电路部分要比其他普通多媒体音箱复杂得多，但依然延续了M-20系列的一贯风格，只是在许多细节上作了增强以及完善。首先真空管配置就有较大的变化，在最早的M-20以及后来的M-20 MKII上，极典为其配备的是两颗6P1以及一颗6F2，但这次的MKIII的真空管配置则为6P14+6F2。可见功率管换成了档次更高的型号，实际上6P14只是国内的标示，在俄罗斯它被标注为6П14П，而在其他国家则被标为EL84或者6BQ5。在技术指标上这些管子都是基本一致的，所以可以相互替代换用（本站受到的样品附带的功率管便是俄罗斯产的6П14П），但在音色效果表现上可能会有细微的差异。

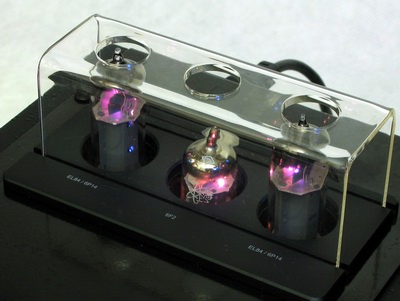

图：电子管工作效果
由于对极典的产品已经相当熟悉，所以我们驾轻就熟地拆开顶部的金属罩，看到蓝色的PCB电路板非常显眼，工艺也很不错，甚至边缘都进行了倒圆角处理。通过电路板俯视图我们可以注意到，橘黄色的线专门是音量电位器接地，垫圈有一个左上角是金属的，其它都是绝缘的，这是为了一点接地，控制电流声，实际表现也体现出了这个设计是行之有效的。将电路板翻转过来，我们可以发现两个硕大的电解电容，参数为100uF/400V，耐温是105度。最后再看看电源部分，依然是双变压器设计——TR102为电源变压器，TR101为输出变压器，都是极典牌的。

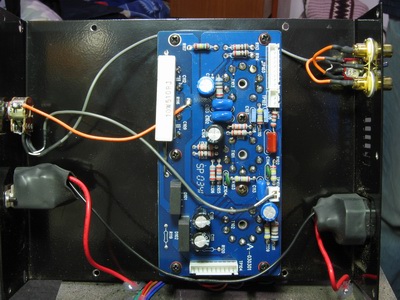

图：电路俯视图一

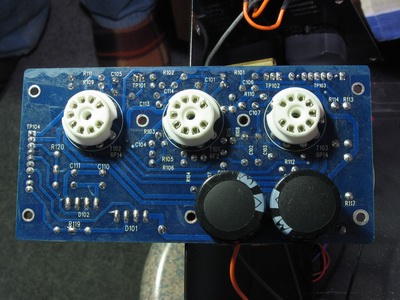

图：电路俯视图二

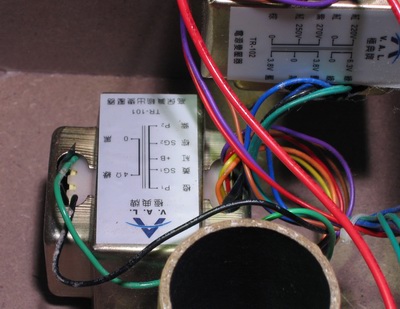

图：双变压器
（下接）真空管多媒体音箱评测(3)
