Extron远程网络控制器（图）

个性化控制页面

Extron最新研发成功的IP远程控制器材具备紧凑的外形结构，基于LAN、WAN等各种网络下运行，集成Web服务器于一体，具有10M内部程序储存能力，1.5M闪存用于储存HTML文件、JavaScript、Flash动画和图形。根据用户需要控制功能的不同，可以选择不同的型号，对任何具备红外控制、串行控制、并行控制、电机控制、感应控制、触发控制的器材进行远程网络控制，任何一台已经连接到区域网、广域网以及互联网的电脑，都可以借助Extron的网络控制器对上述器材的所有功能进行控制、检测和存档。

Extron远程网络控制能够为一套复杂的系统集成为网络化智能管理，而且遵循全球使用的以太网通讯工业标准，包括 ARP、DHCP、ICMP、TCP/IP、Telnet、HTTP以及SMTP。比起类似的产品，Extron的控制网页拥有更高的速率(6Mbit/s)，确保所有控制协议得到高速运行。

Extron为所有IP控制器材免费提供一个直观的公用程序给客户使用，大多数专业音视频器材的应用程序都可以登陆www.extron.com下载，而且这些器材可以通过以太网提供电源(IEEE802.3AF)，无需再增加外置的电源。

IPL T SFI244网络集成控制器

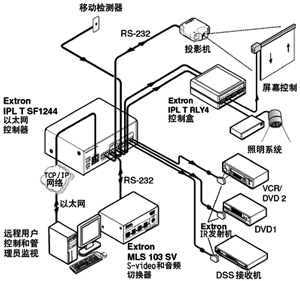

IPL T SFI244典型应用图例

IPL T SFI244是集串行控制、红外控制、感应控制于一体的集成控制器。基于现成的点对点网络系统，IPL TSF1244可以同时对4台红外控制器材、2台串行控制器材、4台感应触发控制器材进行远程控制或检测，基本的技术规格如下：

串行控制：2×RS-232/RS-422/RS-485，3.5mm压线柱

红外控制：4×IR控制端口，自带红外学习功能

感应控制：4×I/O控制端口，3.5mm压线柱

以太网控制：1×RJ45

以太网速率：10/100 Base-T，半双工/全双工自动检测

以太网协议：标准ARP、DHCP、ICMP、TCP/IP、Telnet、HTTP 以及SMTP

内置电源：IEEE802.3AF

外置电源：DC12V/0.5A

程序控制：Extron简易指令集-SISTM

平均无故障时间：3万小时

安全认证：UL、CUL

电磁标准：CE、FCC A级

保修期限：3年

IPL T S6 6路RS-232远程控制器

IPL T S6典型应用图例

串行控制：2×RS-232/RS-422/RS-485，9针D型接口

4×RS-232，3.5mm压线柱

以太网控制：1×RJ45

以太网速率：10/100 Base-T，半双工/全双工自动检测

以太网协议：标准ARP、DHCP、ICMP、TCP/IP、Telnet、HTTP 以及SMTP

内置电源：IEEE802.3AF

外置电源：DC12V/0.5A

程序控制：Extron简易指令集-SISTM

平均无故障时间：30000小时

安全认证：UL、CUL

电磁标准：CE、FCC A级

保修期限：3年

RAC 104 RS-232音频控制器

音频增益：非平衡输出-6dB，平衡输出0dB

频率响应：20Hz-20KHz，±0.05dB

总谐波失真：0.03%@1KHz

信噪比：>90dB，平衡式最大输出

通道干扰：<-120dB@1KHz

立体声通道隔离：>80dB@1KHz，>60dB@20KHz

共态抑制比：>75dB@20Hz-20KHz

音量控制范围：-100dB-0dB(0.5dB递增)

低音控制范围：±14dB@100Hz-1KHz(2dB递增)

高音控制范围：±14dB@10KHz-1KHz(2dB递增)

音频输入：4通道平衡/非平衡立体声，3.5mm压线柱

输入阻抗：非平衡>25K剑胶?0K?最小输入电平：+4dB/-10dB可选

最大输入电平：+20dB

输入增益调整：±dB

音频输出：4通道平衡/非平衡立体声，3.5mm压线柱

输出阻抗：非平衡>25K剑胶?0K?标准输出电平：+4dB/-10dB可选

最大输出电平：+20Db@1%总谐波失真(平衡/非平衡)

控制协议：RS-232，3.5mm压线柱

工作电源：AC100-240V@50/60Hz

功率消耗：DC12V/1A

程序控制：Extron简易指令集-SISTM

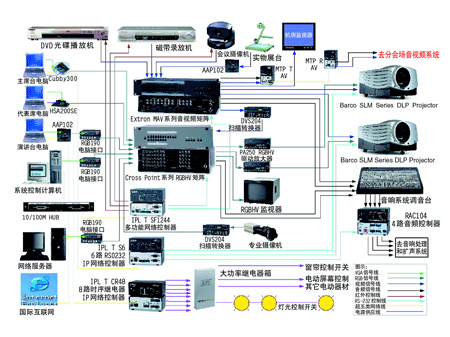

大型视听环境的应用系统图

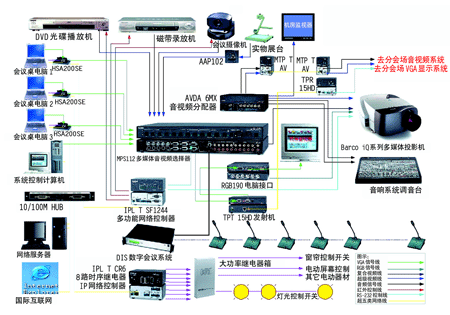

中型视听环境的应用系统图

Extron IP远程控制系统器材

序号 器材型号及内容 控制功能

1 Extron IPL T SFI244多功能网络集成控制器 通过4路红外口，远程控制DVD、录像机、一体化摄像机以及所有带红外遥控的器材，自带红外学习功能；通过2路Com口，远程控制所有具备RS-232、RS-422、RS-485控制协议的器材。上图示例分别控制2台音视频矩阵的所有功能。

2 Extron IPL T S6 6路RS-232远程控制器 通过其中2路Com口，远程控制所有具备RS-232、RS-422、RS-485控制协议的器材。上图示例分别控制2台投影机的所有功能。通过另外4路Com口，远程控制所有具备RS-232控制协议的器材。上图示例控制Extron RAC 104 RS-232音频控制器的所有功能。

3 Extron IPL T CR48 8路时序继电器 通过8路小功率时序继电器，远程控制所有具备电机控制、感应控制、触发控制的器材。上图示例控制灯光、窗帘、的开关以及电动屏幕的升降。

4 Extron RAC 104 4路音频控制器 通过其中1路RS-232口，远程控制4路音频的音量、音调，本机无IP远程控制口。

李世贤

深圳市赢康科技开发有限公司

电话：0755-8356 2868

传真：0755-8356 2898

Email: lsx@wincomn.com.cn
