锐丰打造北京冬奥会首钢冰球馆、北京冰上项目训练基地扩声系统

同一个世界

同一个梦想

在国家队训练场馆里

同样也留下了锐丰科技的“梦想”

“让世界听到我们的声音”

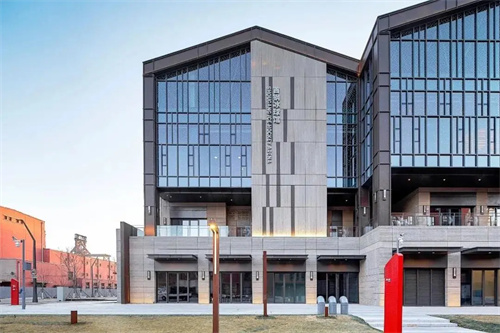

▲ 冰球馆西侧外景

首钢冰球馆 x LAX

项目名称：首钢冰球馆

项目地址：北京首钢园区

主要产品：AG215/AGL 2108P/AGL 115BP/AG2112M

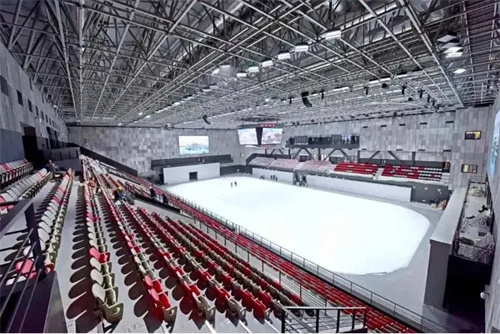

被称为“四块冰”之一的首钢冰球馆，位于首钢冬奥广场、冬训中心区块。首钢冰球馆成为国内最专业、最先进的冰球馆之一，逐步承接冰上赛事活动及国际级、国家级重要比赛。首钢将以此为契机打造运动健身、体育休闲、赛事服务、体育科技、体育商务、体育会展、体育金融等“体育+”产业，推动国家体育产业示范区建设，进一步探索奥运遗产地、工业遗存地创新发展体育产业的办法和路径，打造成为奥林匹克运动推动城市发展的典范、工业遗存再利用和工业区复兴的典范，以及大型国有企业综合开发体育产业的典范。

技术难点✦

①在设计场馆扩声系统的时候，除了考虑最大声压级、传声增益、不均匀度之外，语言清晰度也是重要的，毕竟扩声系统实际扩声的时候，声音不清晰会直接影响观众的感受。尤其在设计游泳馆和冰球馆这类很多反射面的室内场馆时需更加重视。

②由于冰球馆的特殊性，日常为国家冰球队的训练场地，还兼容篮球馆。冰球比赛(训练)时，场地为冰面，四侧的流动座位会收起来。由于冰面的关系，在扬声器布置方面，要保证精确的指向性，减少无用的声反射，提高语言清晰度。故此扩声系统选择指向性高的AGL

2108P单8寸线阵列扬声器。除此以外，考虑冰面会产生水汽，让场馆湿度升高，所选扬声器要考虑防水处理。而AGL

2108P的箱体为塑料与传统的扬声器木质箱体有所不同，正适合冰球馆的环境要求。

③除了上述所说需控制好指向性之外，由于流动座位的存在，还要考虑流动座位的扩声，当流动座位收起来，原本的地方会变成短道速滑的滑道。原本用于流动座位的扬声器就变成场地扩声。结合这个特殊性，扬声器布置在流动座位正上方，与常规的布置方式有所不同，目的为了转换成滑道时，声音经过冰面反射后，大多数的反射声能垂直向上反射到屋顶，减少漫反射，通过屋顶的吸声板，能吸收一部分反射声。最终目的也是为了提高场馆的语言清晰度。

音箱吊装✦

由于工期紧迫，所以音箱是最早吊装的。施工人员利用施工中的脚手架就可以进行音箱吊装。但也由于脚手架阻碍，不能实时调整音箱的角度。所以在吊装之前，我们根据最新的建筑图纸结合音箱尺寸与指向性，模拟出对应安装高度与倾斜角度，并且要求施工人员严格按照模拟尺寸进行吊装。扬声器设置分布：

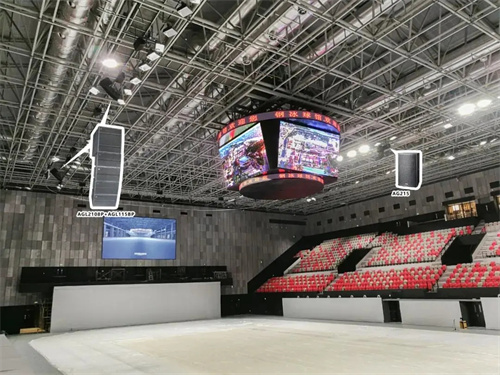

场地主屏幕-AG215*4北侧固定观众席-三组线阵列扬声器AGL2108P*4+AGL115BP*1(每组)南侧固定观众席-三组线阵列扬声器AGL2108P*6+AGL115BP*1(每组)

临时观众席-AG215*12

北京冰上项目训练基地 x LAX

项目名称：北京2022冬奥会冰上项目训练基地

项目地址：北京延庆城中心

主要产品：GV110-P/GV18B-P/SR1562

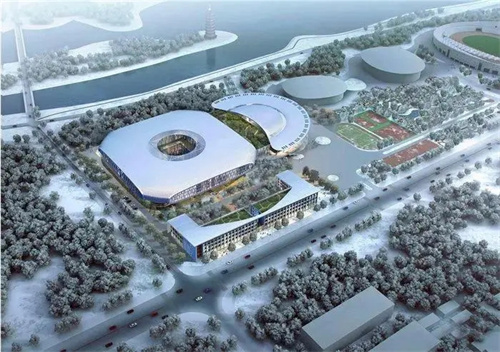

北京市冰上项目训练基地位于延庆城中心，总建筑面积8万多平方米，主要包括综合训练馆、教学管理公寓楼及其他附属设施。从空中俯瞰，圆角方形场馆和半圆形场馆连成一体，西侧综合馆为半圆形，如同半个“冰球”，东侧训练馆为八边形，似一个方形的“冰壶”。

锐丰科技LAX有幸承担了该训练基地主要场馆的扩声工程及系统调试等所有相关项目，共涉及冰球训练馆、花样滑冰馆、短道速滑馆、冰壶训练馆、力量训练馆等9个场馆。

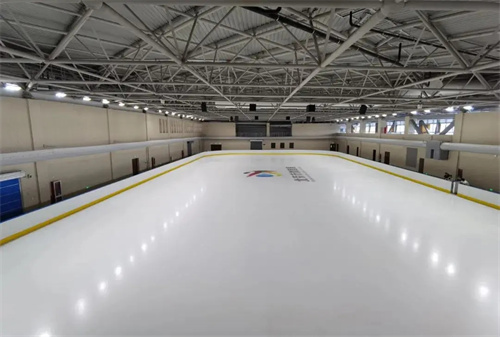

一号馆✦

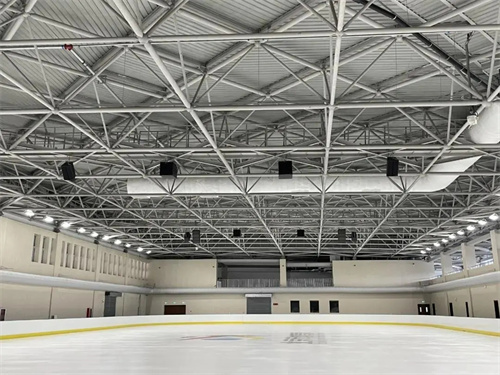

场馆顶棚主要结构是钢结构、地面为冰面，滑冰场周围有玻璃防护墙围绕，对音响声音有一定遮挡反射。

对此，锐丰科技LAX技术团队为整个滑冰场设计了8组GV110-P线阵扬声器作为主扩，并搭配8只GV18B-P超低频音箱，轻松覆盖于整个冰场，清晰传递赛场声音。

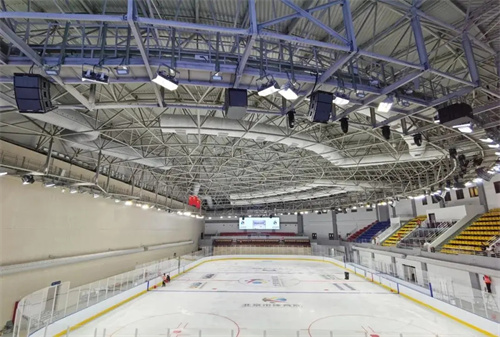

二号 冰球训练馆✦

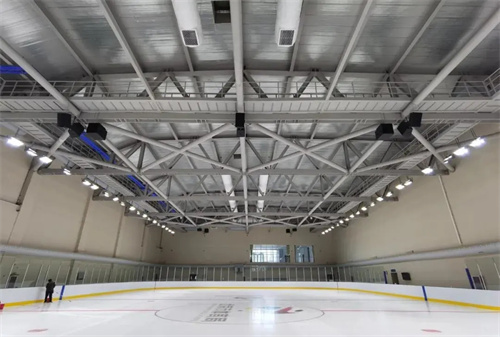

根据冰球训练馆的建声特点，既要保证准确的覆盖角度，同时利用音箱的分布将消极反射声的影响降至最小。

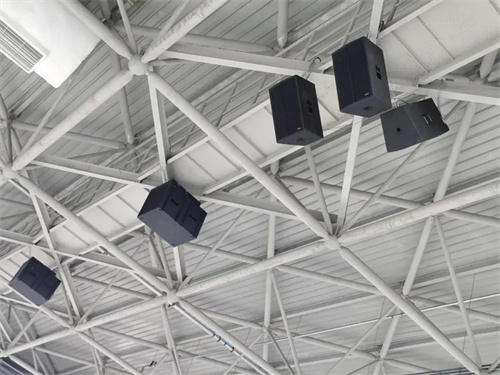

系统选用了SR1562高性能全频音箱均匀布置在训练场内，让场内的每个角落都能有足够的声压级和均匀度，即使在冰面上不断移动时，也能被清晰地听到。

三/四号 花样滑冰馆✦

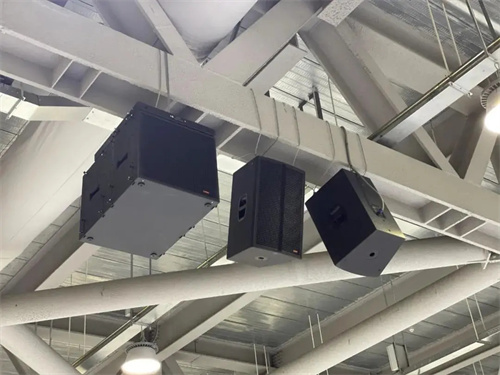

场馆采用GV110-P线阵扬声器以及GV18B-P超低扬声器，另配四只SR1562全频音箱，全部根据该场地的建声特点进行定制设计，保证精准的覆盖角度，同时利用扬声器的分布将消极反射声的影响将至最小。

五/六号短道速滑馆✦

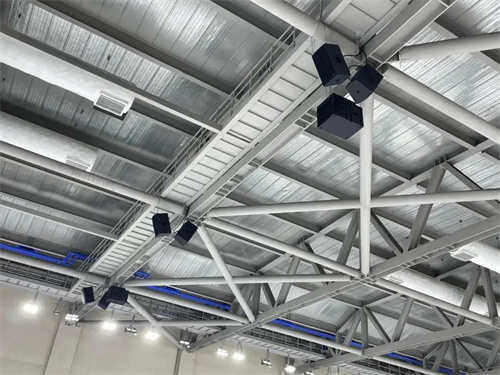

为了达到高标准的要求，全频音箱采用SR1562，其具有高灵敏度，大动态，高声压级的特点确保了声场的分布均匀。

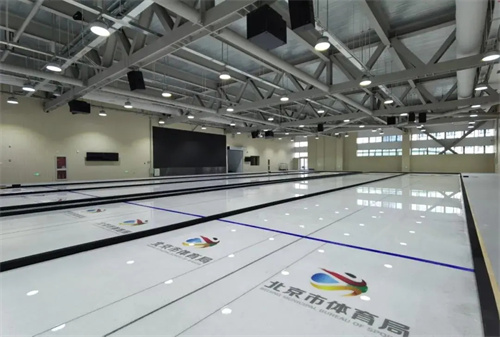

七/八号 冰壶训练馆✦

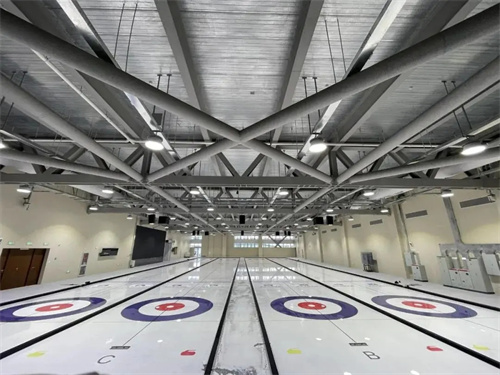

针对特殊需求，该场馆亦采用了定制化的SR1562全频音箱，箱体材质、技术参数均根据场地的环境条件量身定制。制冰完成后，夜间温度骤降，水汽蒸发使得室内湿度增加，防水箱体和单元保证声音不会受到湿度变化的影响。

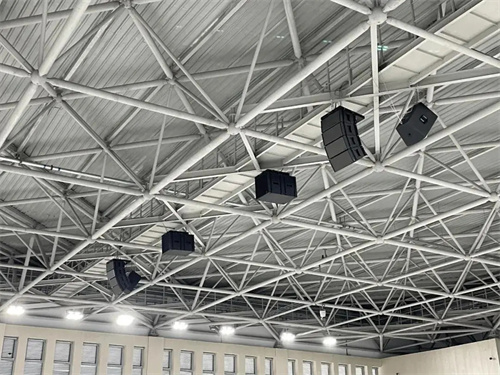

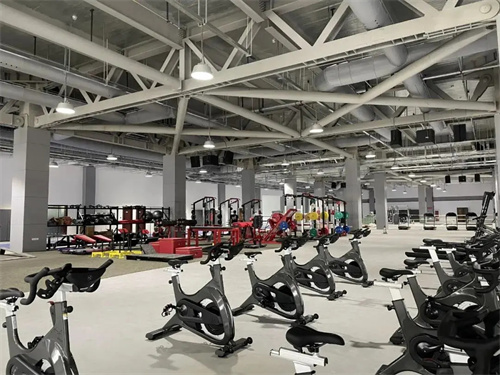

九号 力量训练馆✦

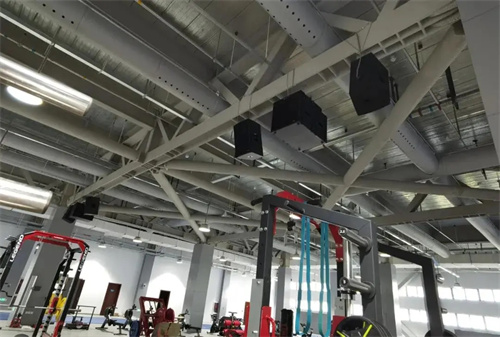

主扩音箱采用SR1562全频音箱，吊装在场地两侧，根据健身房的实际长度调整每只音箱音域的辐射角度，确保覆盖无死角，作为全场的主扩声使用。

北京冬奥会 x LAX

锐丰科技LAX技术团队在北京冬奥会之前高标准、高质量、高要求地完成了场馆扩声系统固定安装并顺利交付使用。祝愿在熊熊圣火的映照下，北京2022年冬奥会和冬残奥会能给所有人一份美好的回忆与感动!
