Stagetec音频综合制播系统在2022北京冬奥会等重大活动中应用及技术解析

在2022北京奥运会上，我司采用Stagetec NEXUS路由系统及调音台为中央广播电视总台提供A5、A6

8K/4K超高清转播车、A1音频车以及8K箱载系统的音频系统。

01应用案例

▲ 2022北京冬奥会开/闭幕式 转播车

▲ 2022北京冬奥会开/闭幕式

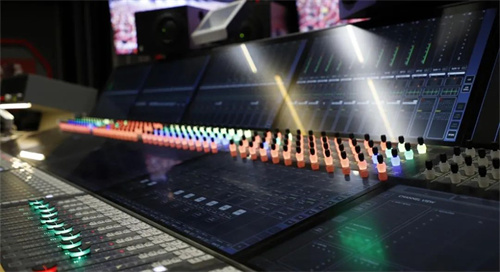

Stagetec AVATUS调音台

在A/VoIP时代浪潮下，NEXUS音频路由架构已完成由数字基带传输到全IP化传输的转型。作为成熟且先进音频路由架构，NEXUS路由架构曾为国庆70周年、建党100周年、春晚等重大活动提供音频综合制播系统平台。在此次冬奥会转播中，全IP化的NEXUS路由系统更是大放异彩;其中A6转播车与A1音频车合作完成冬奥会开闭幕式转播工作;A5转播车完成冬季两项转播;8K箱载系统完成首钢滑雪大跳台相关项目转播。

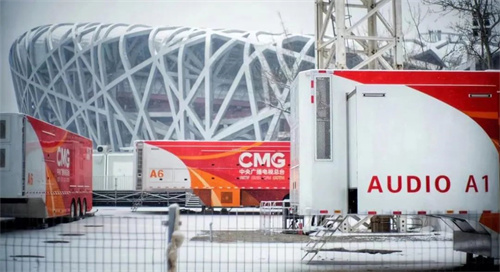

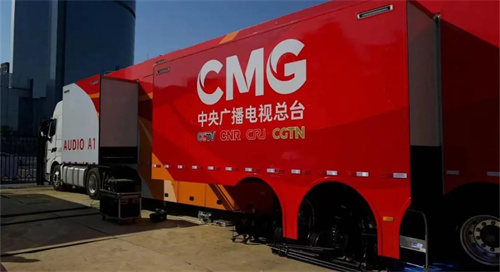

▲ A1音频车及内部制播系统

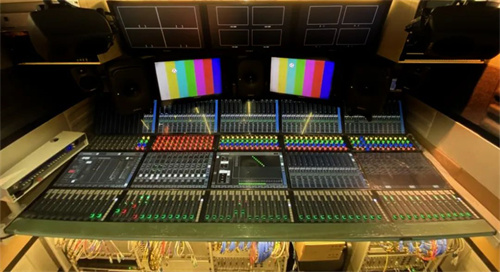

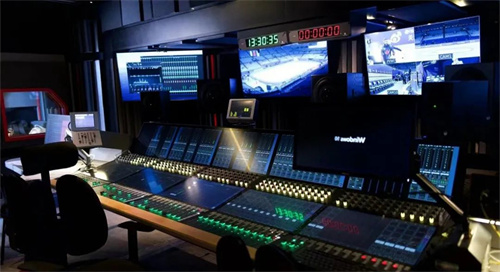

▲ A1音频车主制作区

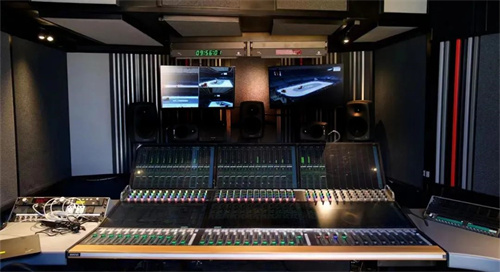

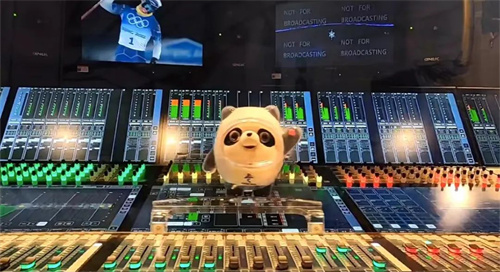

▲ A1音频车第二制作区

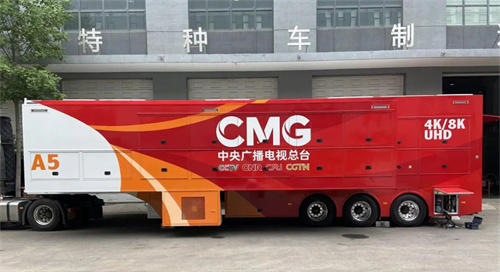

▲ A5音频车及内部制播系统

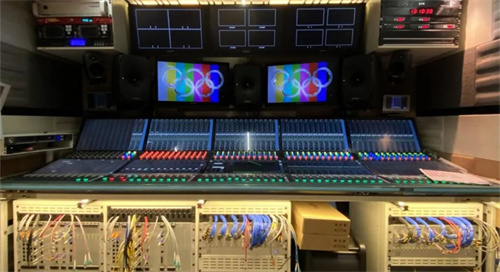

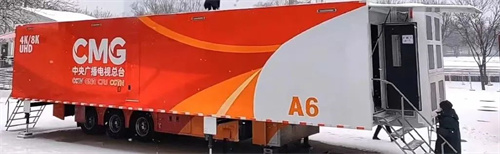

▲ A6音频车及内部制播系统

02技术解析

NEXUS路由架构在IP化方面支持SMPTE

2110协议中音频相关要求，能与当下主流音视频IP系统互通。在基带传输方面，我们秉承去芜存菁的理念，利用基带传输低延时、点对点传输的特点作为AoIP音频系统的备份传输路由及特定情况下AoIP传输的补充。

转播车音频车作为大型综合移动转播平台，系统的安全稳定举足轻重，在全IP化音频传输的基础上，音频系统保留基带连接作为备份系统。由于转播车工作场景丰富，在车外远端机箱回传方式上，我们采用AoIP传输与基带传输的混合模式以应对复杂的现场环境。远端机箱回传信号可以根据现场情况选择星型或者环形连接方式。

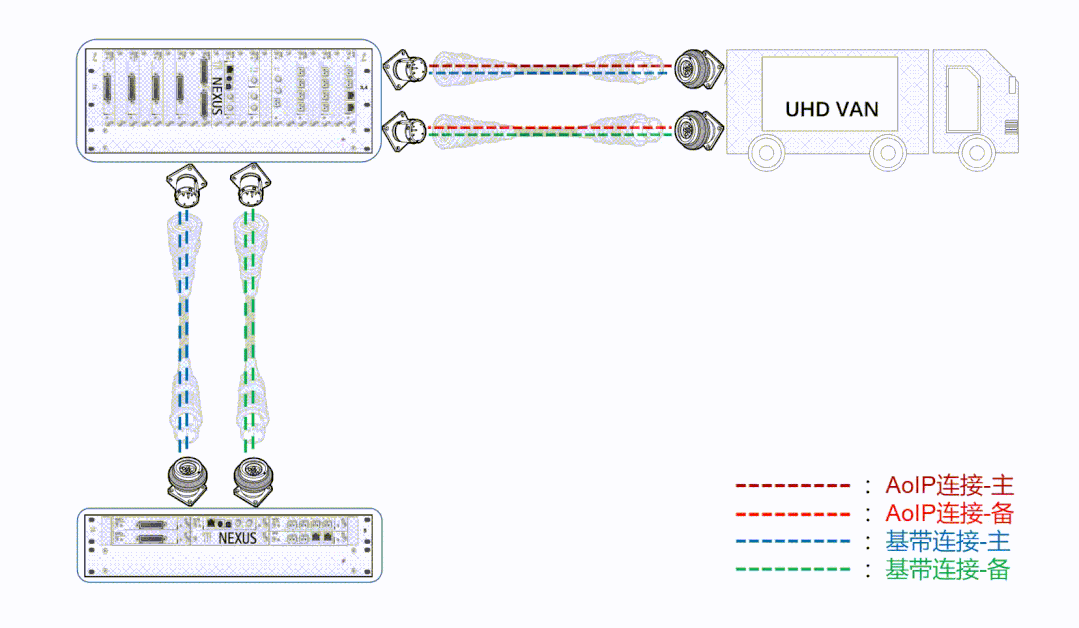

转播车直连远端机箱，利用单光缆同时传输AoIP和基带信号的方式，通过冗余光缆增加备份AoIP和基带传输链路提高安全性。

机箱间级联，采用点对点冗余基带连接方式，以减少系统传输节点;降低信号传输延时量。

▶ NEXUS音频网络架构作为音频系统核心

NEXUS音频网络系统以Stagetec的NEXUS及NEXUS

STAR机箱为基本单元，各机箱之间以AoIP及基带TDM建立音频及控制连接，组成NEXUS分布式音频网络。不论通过AoIP或是基带进行传输连接，单元之间的音频、控制及同步信号的互通都在同一传输连接内实现。

NEXUS音频网络架构一大特点是连接方式不受限制。在一个音频系统中，NEXUS音频网络允许基带连接和IP连接同时存在，混合使用。因此可以设计出基带和IP架构并行、或互为备份的混合系统，也可以因地制宜的考虑不同级联方案。

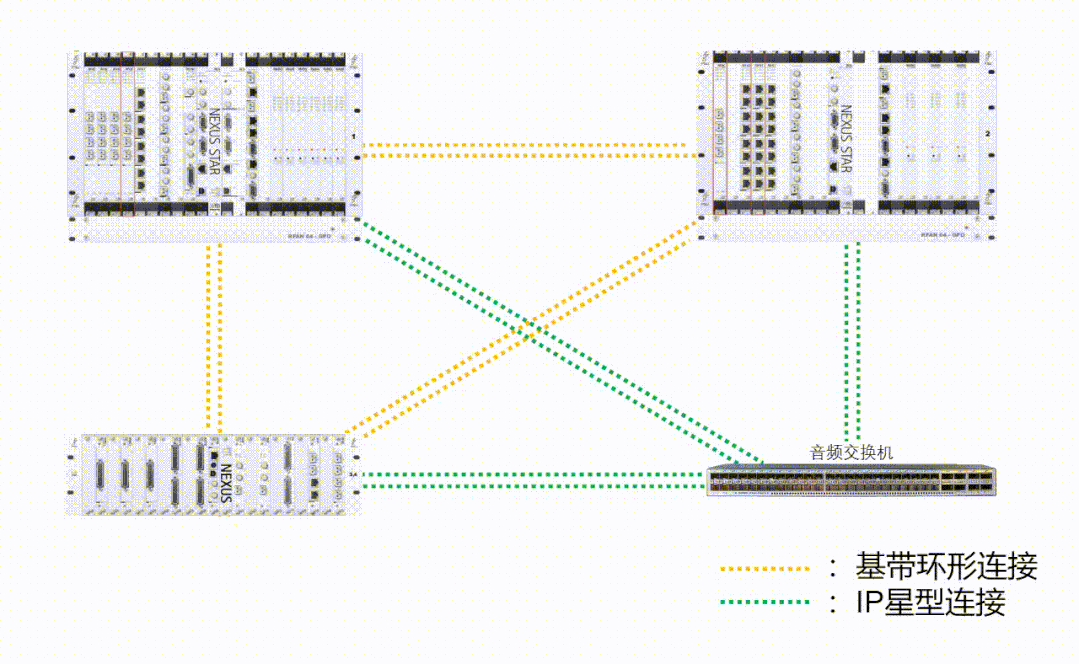

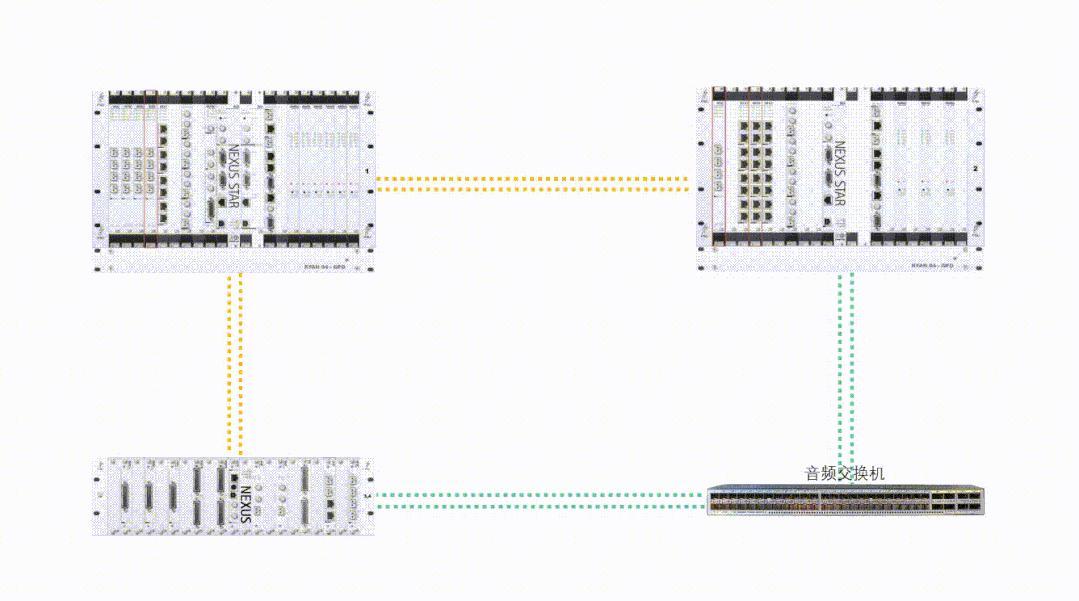

以三个机箱为例，可通过机箱间TDM基带连接和机箱与交换机连接组成基带与IP混合传输的星环形NEXUS音频网络。

NEXUS音频网络架构的另一大特点是端到端的传输机制。NEXUS音频网络中所有机箱都是平级节点，信号的路由和传输由机箱之间自恰，不依赖于外部服务器或额外的控制网络。因此NEXUS音频网络是无规则的网状拓扑结构，在两个机箱之间的直连通路受阻或出现故障时，可以自动通过中间节点选择其它“绕行”路径，有效防止单点故障影响到系统的安全稳定运行。

在采用单一架构或混合架构时，连接方式不会成为系统间路径选择的障碍。以下图为例，在IP连接出现问题时，机箱间基带连接会接替原有IP连接，形成新的传输通路。

▶ 全功能满足ST2110-30标准的AoIP板卡，功能性处于行业先进位置

Stagetec的AoIP板卡支持SMPTE2110-30协议规定的功能与参数。每张AoIP板卡支持收发256通道音频信号和收发32组音频流，每组音频流可容纳1-256通道音频通道;冗余网口设计支持SMPTE

2022-7音频流无缝保护切换功能;支持PTP v2可在控制界面进行PTP相关参数手动调整及PTP Slave only等功能设置;支持IGMP

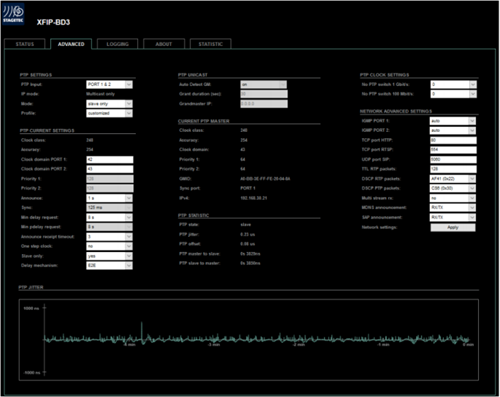

V3可以手动设置232网段组播组地址、组播源地址等。在此基础上AoIP板卡还拥有实时监控时钟抖动、PTP锁定状态、端口带宽等功能。

▶ 简洁方便的IP-LINK设置

NEXUS音频网络架构中使用IP-LINK连接只需在发送端设置通道数，格式，地址等相关参数。无需了解交换机及相关IP配置，不需复杂设置便在接受端可自动发现并建立连接，传输音频系统控制信号和音频信号。

▶ 系统丰富的扩展性及灵活连接能力

依托于NEXUS音频网络架构的特点，现有IP系统可轻松实现与原有基带NEXUS系统级联;多套NEXUS系统可组合为大型NEXUS音频网络，轻松实现多系统级联;也可根据现场情况选择更优的连接方式，并不局限于固定连接模式。

多系统级联：

灵活连接方式：
