案例 | 主流线助力全国首部情景山里剧《秘境神农架》

《秘境神农架》由重庆市西演文化产业集团有限公司出品，深圳数虎图像股份有限公司参与多媒体制作。其以延绵百年的神农架野人科考这一真实历史为背景，从世人关注的”神农架野人之谜”为切入点，与观众一起探寻野人之谜、“秘境”奇迹，在探险过程中，走进神秘大山、原始森林、感悟自然与哲学，人与自然的相处之道。其塑造了人类研究学家关山、守林人神农啸峰、啸峰孙女灵华、

野人野考队队长熊程、痴迷植物的亨利、以及野人IP山鬼等各色形象。

17.5米的超高层升降舞台、干湿舞台切换、7层

LED屏幕、全息投影和环绕式舞美置景，打造震撼视觉体验，观众席上方用旋转臂设计成悬崖峭壁上的廊桥并通过多个空中威亚、魔术装置让观众更加身临其境。

表演空间的创新应用，打破传统剧场观演模式，做到了360度观演。沉浸式体验技术创新应用，舞台和观众席全视觉影像覆盖，并结合特效装置，打造全包围的视觉，听觉，触觉等体验空间。

*图文来源于网络

其中主要运用了“主流线”品牌：

数字音频线缆

AES/EBU数字音频线缆，采用优质高纯度(OFC)无氧铜丝绞合，特别配方聚乙烯绝缘，铝箔屏蔽，蓝色聚氯乙烯护套，外形为绞形，硬线，较细，适用于固定安装

护套外径：4.1mm

导体截面积：0.18mm2

导体直流电阻：99Ω/km

铝箔屏蔽

芯-芯之间的电容：48pF/m

芯-屏蔽之间的电容：90pF/m

衰减：8.4dB/100m@10MHz

特性阻抗：110Ω

使用长度(max)120米

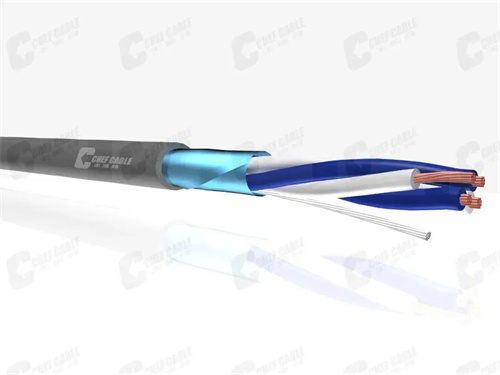

音频安装线缆

2芯音频安装线，使用PVC绝缘，铝箔加地线屏蔽，护套为圆形，软线，适合做穿管使用。使用范围:长距离使用，机柜跳线，流动演出等。

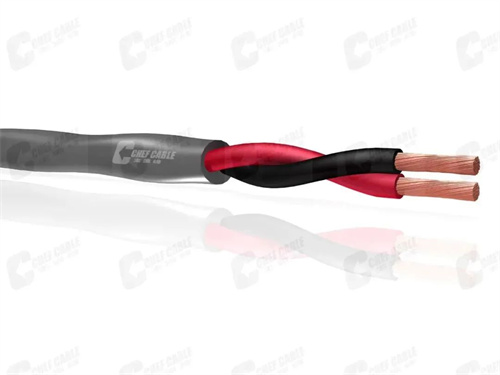

扬声器线缆

护套绞形扬声器线缆，采用优质高纯度(OFC)无氧铜丝绞合，特别配方聚氯乙烯绝缘，灰色聚氯乙烯护套;适用于工程暗线架设。

2芯绞合加护套

护套外径：11.2mm

导体截面积：4.0mm2

导体直流电阻：4Ω/km

数字视频线50-5-1

超长距离50Ω同轴线缆，采用优质高纯度(OFC)无氧单芯铜丝 ，发泡聚乙烯绝缘， 黑色聚氯乙烯护套。

护套外径：7.5mm

编织加铝箔屏蔽，屏蔽覆盖率95%

芯与屏蔽之间的电容：84pF/m

特性阻抗：50Ω

衰减：17.5dB/100m@750MHz，21.6dB/100m@1000MHz。

使用长度(max)100米

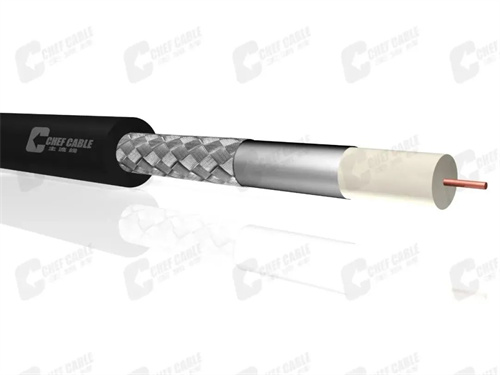

数字视频线75-5-1

数字视频线缆，采用优质高纯度(OFC)无氧单芯铜丝，发泡聚乙烯绝缘，黑色聚氯乙烯护套。

护套外径：7.0mm

编织加铝箔屏蔽，屏蔽覆盖率95%(128编)

芯-屏蔽之间的电容：52pF/m

衰减：19.7dB/100m@1GHz

特性阻抗：75Ω

使用长度(max)SDI：280米，HD-SDI：120米，3G-SDI：70米，12G-SDI：40米

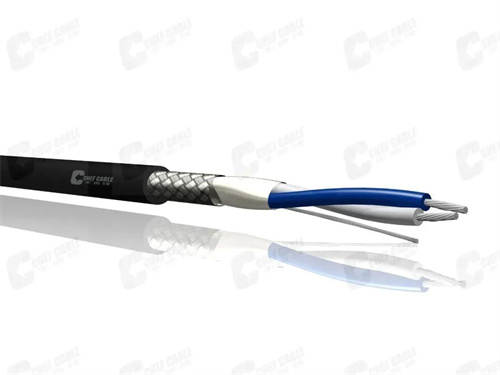

DMX512灯光控制线缆

专业的DMX512信号控制线缆，采用优质高纯度(OFC)无氧铜丝绞合，特别配方聚乙烯绝缘，编织加铝箔屏蔽，弹性聚氯乙烯护套。

护套外径：6.7mm

导体截面积：0.22mm2

导体直流电阻：81Ω /km

芯与芯之间的电容：55pF/m

芯与屏蔽之间的电容：95pF/m

特性阻抗：120Ω。

使用长度(max)200米

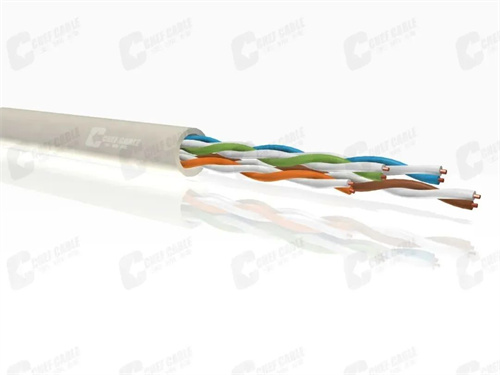

超五类非屏蔽网线

超五类非屏蔽网线，布线使用，

护套外径：5.5mm

导体直流电阻：89Ω/km,

特性阻抗：100Ω，

带宽为100MHz。

满足YD/T1019-2013标准和TIA/EIA568标准。使用长度(max)100米。

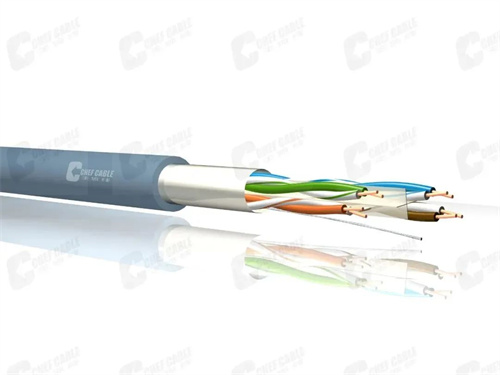

六类屏蔽网线

六类屏蔽网线，布线使用，

护套外径：7.3mm

导体直流电阻：77Ω/km,

特性阻抗：100Ω，

带宽为250MHz。

满足YD/T1019-2013标准和TIA/EIA568标准。使用长度(max)100米。
