案例|主流线助力山西大同大剧院

DATON GRAND THEATRE

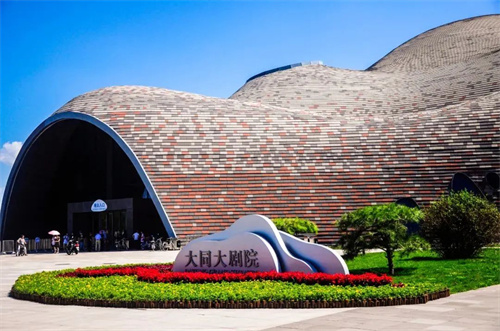

大同大剧院位于山西省大同市御东新区文瀛北路与兴云街交叉口，由著名的日本建筑大师矶崎新与上海现代设计团共同合作设计。占地面积51557平方米，总建筑面积47376.43平方米。

从文瀛北路向西望去，大剧院就像一团萦绕的云雾，又像一座连绵起伏的山岭、一座沧桑古朴的石窟，“云”水相和，美轮美奂。据介绍，大剧院有两大特色：穹隆屋面是世界独一无二的薄壳(ke)壳(qiao)体，设计理念来源于武周山的云冈石窟，整体外观像一座连绵起伏的山岭，外壳的窗面则像云冈石窟的一个个洞窟。

大剧场主要用于表演歌剧、芭蕾舞剧，举行典礼、音乐会、演唱会等，小剧场主要用于表演室内乐、合唱，举行独奏会，举办各种活动等。

*图文来源于网络

其中主要运用了“主流线”品牌：

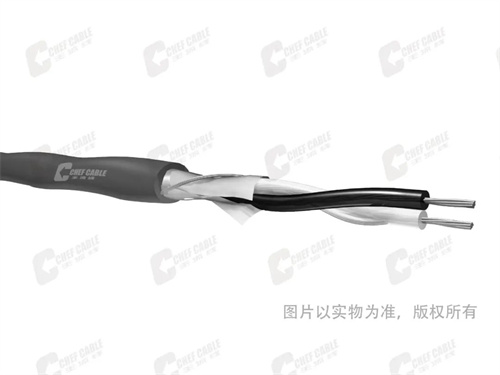

音频安装线

音频安装线缆，采用优质高纯度(OFC)无氧铜丝绞合，特别配方聚乙烯绝缘;灰色聚氯乙烯护套，护套为绞形，较细，硬线，适合机柜后面使用。

护套外径：4.5mm

导体截面积：0.37mm2

导体结构：7/0.26mm镀锡铜丝绞合

2芯加铝箔屏蔽

导体直流电阻(20℃)48Ω /km

芯-芯电容：70pF/m

芯-屏蔽之间的电容：120pF/m

使用长度(max)200米

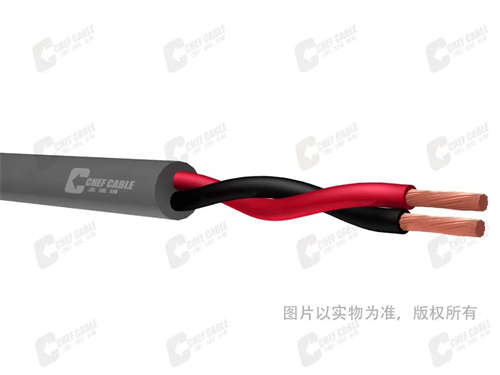

扬声器线缆

弹性护套圆形扬声器线缆，采用优质高纯度(OFC)无氧铜丝绞合，特别配方聚氯乙烯绝缘，灰色弹性聚氯乙烯护套;柔软弹性。

2芯绞合加护套

护套外径：7.4mm

导体截面积：1.5mm2

导体直流电阻：12Ω /km

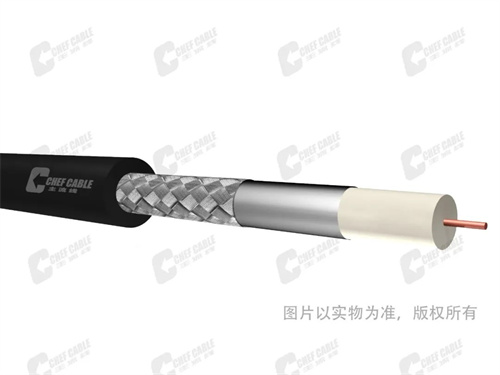

50Ω同轴线

超长距离50Ω同轴线缆，采用优质高纯度(OFC)无氧单芯铜丝 ，发泡聚乙烯绝缘， 黑色聚氯乙烯护套。

护套外径：7.5mm

编织加铝箔屏蔽，屏蔽覆盖率95%

芯与屏蔽之间的电容：84pF/m

特性阻抗：50Ω

衰减：17.5dB/100m@750MHz

21.6dB/100m@1000MHz。

使用长度(max)100米

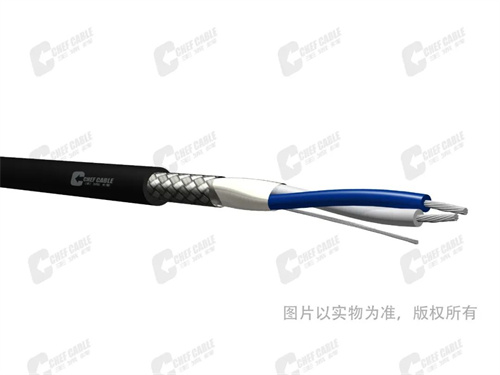

DMX512信号控制线

专业的DMX512信号控制线缆，采用优质高纯度(OFC)无氧铜丝绞合，特别配方聚乙烯绝缘，编织加铝箔屏蔽，弹性聚氯乙烯护套

护套外径：6.7mm

导体截面积：0.22mm2

导体直流电阻：81Ω /km

芯与芯之间的电容：55pF/m

芯与屏蔽之间的电容：95pF/m

特性阻抗：120Ω。

使用长度(max)200米

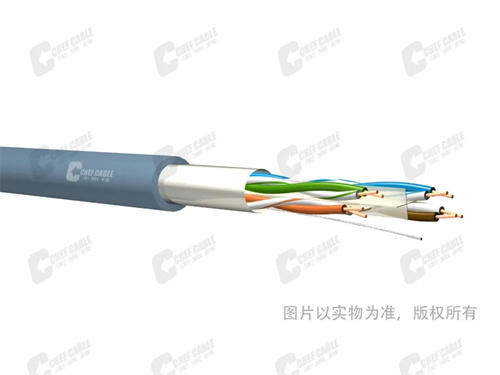

超五类屏蔽网线

超五类屏蔽网线，布线使用，

护套外径：6.2mm

导体直流电阻：93.8Ω/km,

特性阻抗：100Ω，

带宽为100MHz，

满足YD/T1019-2013标准和TIA/EIA568标准，

使用长度(max)100米。
