青岛工程职业学院—艺术楼剧场案例分享

青岛工程职业学院案例

1.项目背景

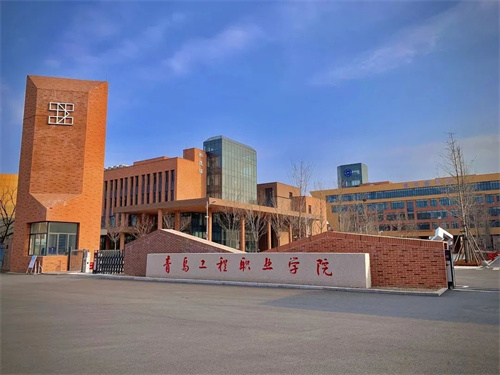

青岛工程职业学院是一所经山东省人民政府批准、中华人民共和国教育部备案的全日制公办专科层次普通高等学校。此次案例是学院艺术楼剧场的音频扩声项目。

2.项目需求

(1)演出表演：

剧场要求能够支持各种表演形式，如音乐、话剧、歌剧、舞蹈等，音箱设备需要能够提供清晰、高保真的音质效果。

演出表演

(2)培训教育：

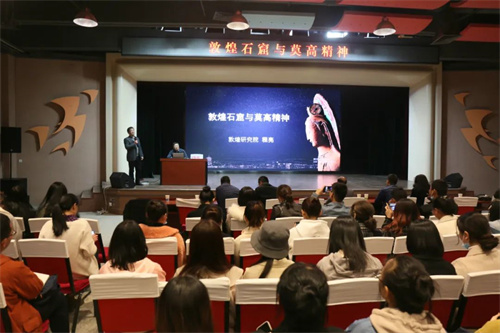

剧场也会用于培训和教育活动，音箱设备需要支持讲座、演讲等语音需求，并且要有良好的语音传输效果。

培训教育

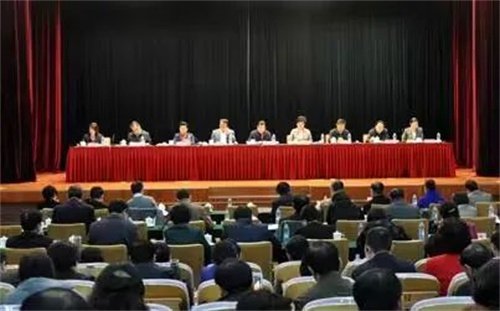

(3)会议活动：

剧场也会用于各种会议和商务活动，音箱设备需要支持语音传输和音乐播放等功能，并且要符合商务场合的需求。

会议活动

(4)影视放映：

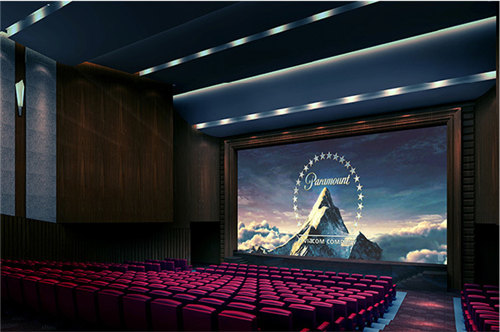

剧场也会用于影视放映，音箱设备需要支持影音播放，并且要有良好的声音效果和音质表现。

影视放映

(5)多功能使用：

剧场需要支持多种功能的使用，音箱设备需要能够灵活调整音质效果，并且要有方便快捷的操作方式。

多功能厅

3.方案设计

根据现场的实际勘测情况，为了达到并超过相关国家标准的技术指标，我们进行了EASE声场模拟电脑计算，根据艺术楼剧场的实际尺寸对音响系统的扩声效果进行了精细的模拟计算。

三维效果图测试

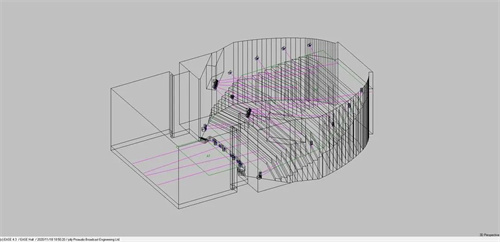

艺术楼剧场三维效果图

艺术楼剧场平面效果图

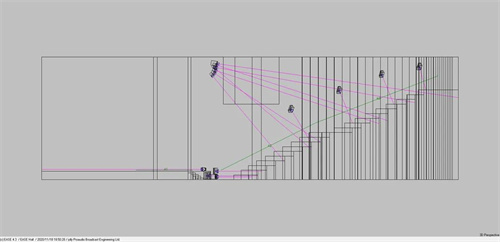

艺术楼剧场侧面

艺术楼剧场剖面

根据现场的情况，我们对音箱的摆放位置以及音箱对观众席的投射角度进行了设计调整，保证声音合理的覆盖范围。

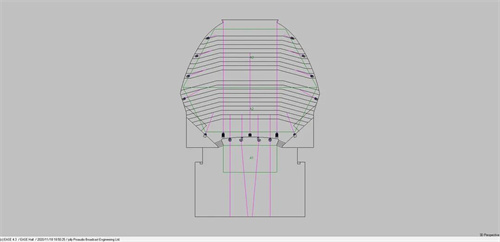

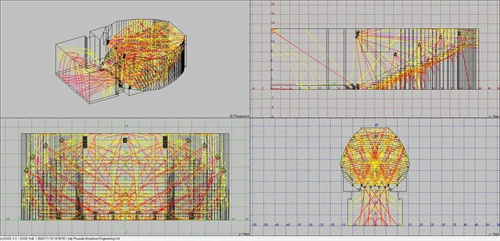

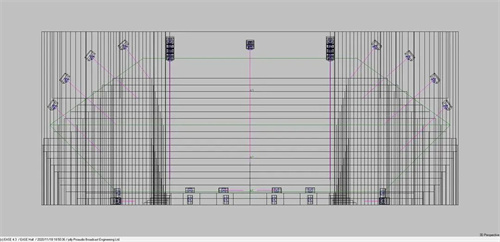

扬声器在-3dB、-6dB覆盖角声线图

我进行了音箱投射的声音在艺术楼剧场内覆盖声线图测试，能够更直观的观测出投射的声音在剧场内的运动轨线，从而进行方案设计的合理判断。

声压级测试

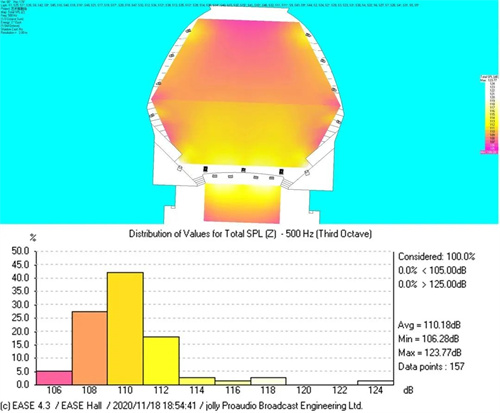

500HZ直达声效果图与柱状图

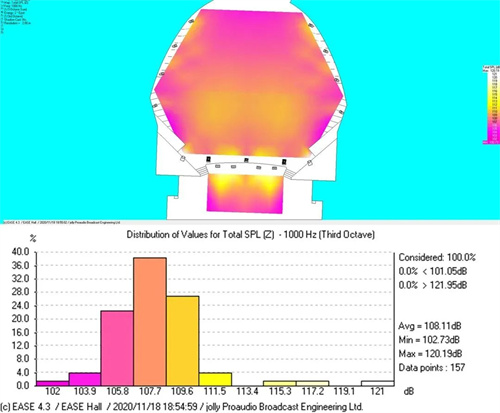

1000HZ直达声效果图与柱状图

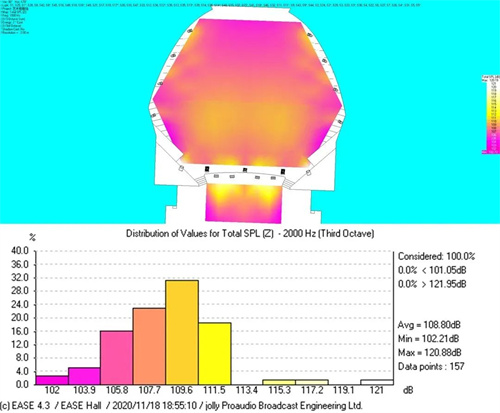

2000HZ直达声效果图与柱状图

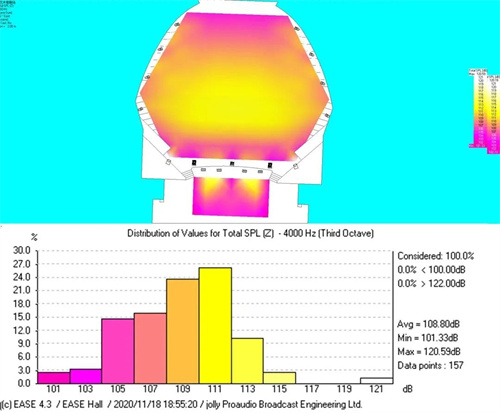

4000HZ直达声效果图与柱状图

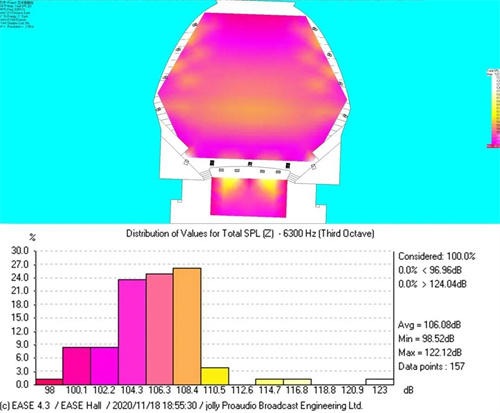

6300HZ直达声效果图与柱状图

8000HZ直达声效果图与柱状图

通过直达声声压级测试与效果图分析，充分利用音箱发出的直达声，合理控制音箱的反射声，使听音区位于所有音箱交叉辐射的区域，因此音箱吊挂是获得直达声的最佳方案。

STI语言清晰度

测量语言清晰度是以辅音发音损失的百分率作为衡量标准，发音损失率越低，数值越高。0.60—1.00 非常好;0.45—0.60 良好;0.3—0.45较差;0.00—0.30 不能接受。

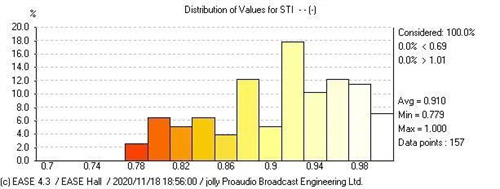

STI语言清晰度测试

根据测试可知，艺术楼剧场STI语言清晰度的平均值为0.910，完全满足场所扩声标准。

C50语言可懂度

用于度量语言可懂度，它显示50ms前后以dB为单位的能量比。C50分布图用来预测讲话单词的可懂度分布。具有一般混响(标准)的房间，高于0dB的就代表有良好的语言可懂度，如果大厅混响具有较高混响时间，则应高于-5dB值才能获得良好的清晰度。

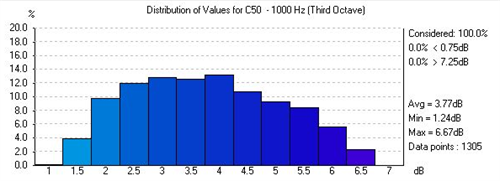

C50语言可懂度测试

由测试可知，艺体楼剧场C50语音可懂度的平均值为3.77dB，完全满足场所扩声标准。

ALS辅音损失率

ALS辅音损失率，0—7% 非常好, 7—11%良好, 11—15%清晰, 15—18%较差,18%以上不能接受。

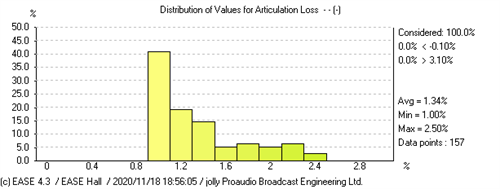

ALS辅音损失率测试

由测试可知，艺体楼剧场ALS辅音损失率的平均值为1.34%，完全满足场所扩声标准。

经过计算机对各项指标的测试运算，结果都表明应用SONICPRO音箱设计方案能达到并超出国家标准，这样对声音的高品质有了客观科学的保障。因此我们相信此设计方案是能满足学院艺术楼剧场的需求。

4.施工安装

根据前期的各项数据检测、方案设计、现场勘测、以及项目需求，我们绘制了项目的实际落地施工图纸以及详细的线路连接图纸，全方位的协助项目合理安全的施工安装

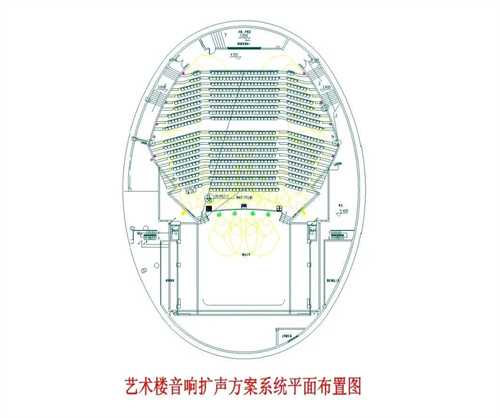

平面布置图

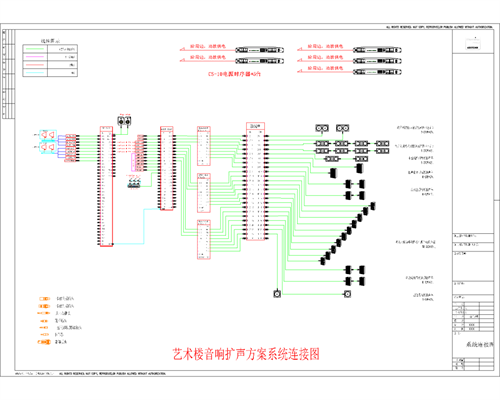

方案系统连接图

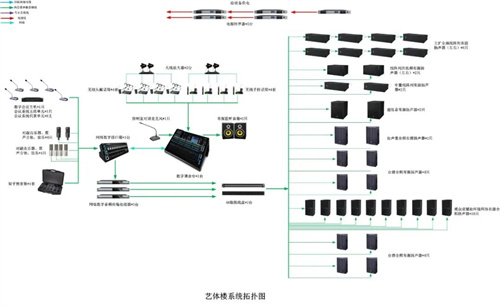

系统拓补图

音箱配置安装

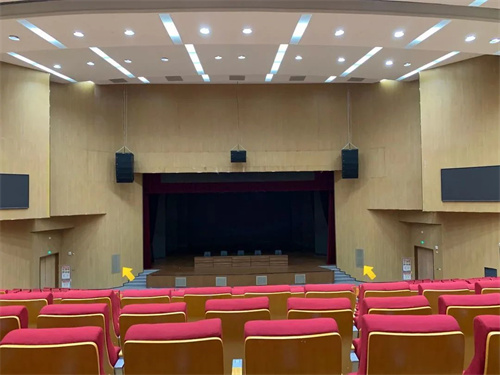

左右主扩音箱搭配4+1组合，双12寸全音域线性有源音箱4只加双18寸线性低音有源音箱1只，采用箱体自带的铝合金挂件进行固定，箱体正面朝向观众席，根据现场实际情况向下倾斜0°~7°，保证声场的均匀，声像的一致性，声音清晰明亮。

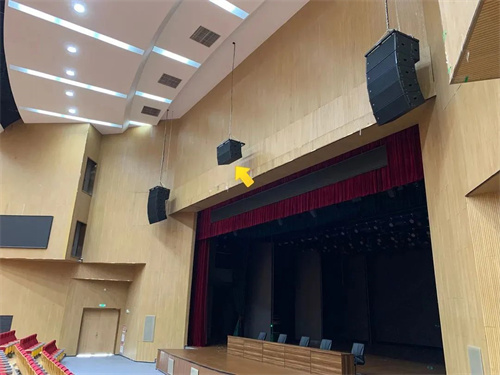

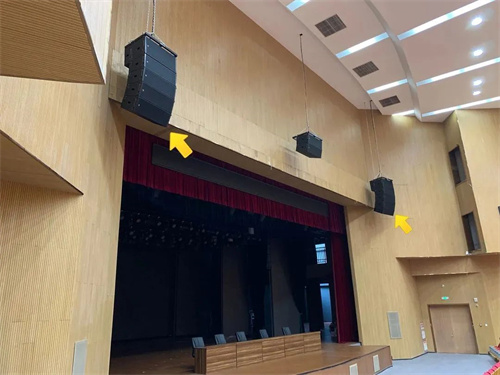

中置线阵列音箱有源扬声器2只，采用双12寸全音域线性有源音箱，采用线阵吊架进行吊装,箱体正面朝向观众席，根据现场实际情况向下倾斜0°~7°，保证声场的均匀，声像的一致性，声音清晰明亮。

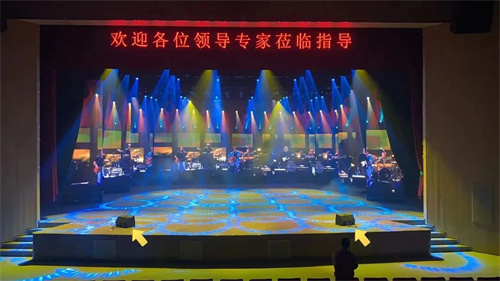

拉声像音箱搭配组合，采用单15寸全音域有源音箱1只加单18寸低音有源音箱1只，左右各一组，采用隐藏式落地摆放在舞台前沿两侧，箱体正面朝向观众席，保证声场的均匀，声像的一致性，声音清晰明亮。

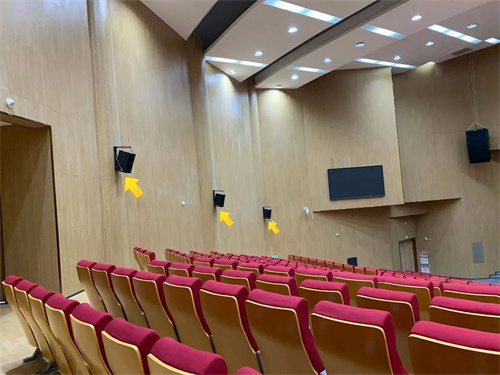

环绕辅助补声音箱采用的是单10寸网络有源音箱，可以通过网线进行传输信号，避免了布线的复杂性，也保证了信号输入输出的稳定性。壁挂安装两侧，箱体正面朝向观众席，音箱壁挂高度约2.3米左右。根据现场实际情况向下倾斜15-30°保证声场的均匀，声像的一致性，声音清晰明亮。

台唇音箱采用单12寸全音域音箱隐藏安装，均匀安装在舞台台口上，箱体正面朝向观众席，保证声场的均匀，声像的一致性，声音清晰明亮。

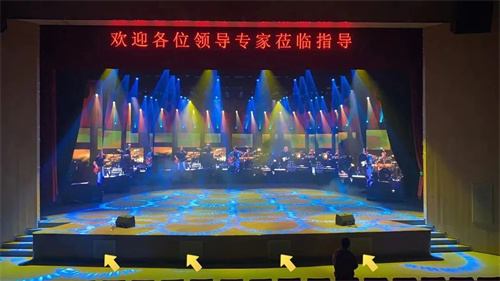

返听音箱采用单12寸全音域有源音箱,采用落地摆放,均匀摆放在舞台前沿上，箱体正面朝向舞台中心，确保舞台上的主持人、歌手能听到自己的声音，保障演出的质量。

其他配置安装

配置了5台电源时序器，能够按照系统由前级到后级逐个启动设备，关机则由后级到前级的顺序关闭系统设备，有效地统一控制所连接的用电设备，告别繁琐的开关机操作。

配置了3台8进8出的数字音频处理器。

配置了数字调音台，有效的对信号进行平衡、增益、压缩、限制、滤波等处理使音频制作人员能够更好地控制音频信号，并创造出更加优美、逼真和独特的音效。

配置了手拉手会议系统，满足日常会议与学术演讲的使用。

配置了网络数字接口箱，48路跳线盘，两台无线放大器、无线头戴话筒4套、无线手持话筒4套、敲击话筒、原声吉他话筒、弦乐话筒、架子鼓套装满足文艺演出的使用。

5.效果反馈

青岛工程职业学院的元旦文艺汇演采用了SONICPRO(斯尼克音响)专业音响系统设计，达到国家一级扩声建设标准，为演出提供了干净、清晰、均匀的全场扩声效果。得益于SONICPRO音响系统的专业性，演出顺利举行，呈现出的效果也获得了校方的高度认可。SONICPRO的音响系统设计考虑了演出现场的各种因素，包括场地大小、人数、音响反射等，以及演出的特点和要求，如音响效果、音量、音色等，使整个演出效果更加出色，赢得了观众的一致好评。这次元旦文艺汇演展示了SONICPRO音响系统设计的专业性和优秀的表现力，为音响行业树立了良好的口碑和信誉。
