安达斯助力山东广播电视台4K超高清频道建设及卫星传输系统建设项目

4K超高清

升级进行时

山东广播电视台4K超高清频道建设及卫星传输系统建设项目

01

山东卫视4K超高清播总控

视音频通道系统项目

项目概述

山东广播电视台将于今年内开播山东卫视4K超高清频道，近期，安达斯成功中标山东广播电视台山东卫视4K超高清播总控视音频通道系统项目，这也是自安达斯中标北京广播电视台北京卫视4K超高清频道播出视音频通道系统项目以来，中标的第二个省级卫视4K超高清播出项目。

项目简介

山东卫视4K超高清播总控视音频通道系统，将建设山东卫视及卫视备份4K同播+独立播出系统，系统基于12G-SDI架构，建设独立的主备4K、主备HD链路，并配备相应的上、下变换单元，以实现4K同播+独立播出架构。

同时，本次将建设服务于山东卫视4K频道的超高清调度系统，系统以双Evertz EQXUHD-10

12G-SDI矩阵为核心，来满足现阶段所有信号的接入。系统设计也建立了处理资源池，包含4K上、下变换处理设备、网关设备等，用于调度系统的信号集中处理。

主要设备

01

自主国产化设备

安达斯自主研发、自有品牌国产化设备

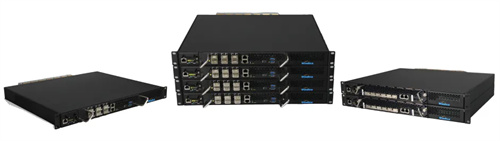

4K超高清晰度电视SDI-IP转换网关

NVM-MVP 微服务处理平台

可通过安装不同授权实现不同功能;

作为IP画面分割器时，最大支持64路ST-2110的3G输入或24路ST-2110的4K输入及8通道的不同Layout输出;

作为基带画面分割器时，最大支持32路12G-SDI输入及8通道的不同Layout输出;

作为IPG信号转换网关时，支持最高同时32路3G-SDI转ST-2110+ST-2110转3G-SDI;支持最高同时16路12G-SDI转ST-2110+ST-2110转12G-SDI;

作为上下变换时，最高支持8通道3D-LUT的4K HDR-HD SDR上下变换。

NVM-MVP经过严格的逐级审核已获得

由国家广电总局颁发的广播电视设备器材

入网认定证书

02

Evertz旗舰产品

Evertz EMR-3232 净静切换矩阵

一款专为超高清播出频道设计的净静切换矩阵，支持32x32路12G/3G/HD/SD-SDI输入输出;

支持6通道净静切换;

视频、音频净静切换方式为VBI+Cross-Fade方式;

采用国际通用Quartz协议，支持各大播出软件控制，无需开发;

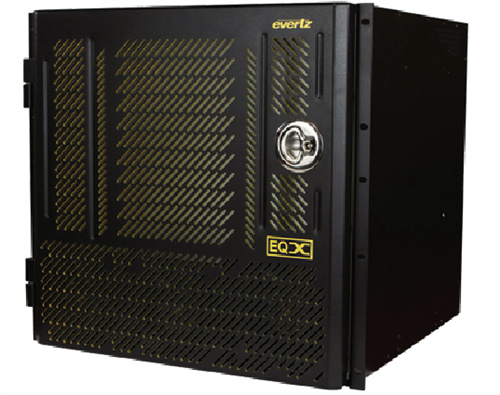

Evertz EQXUHD-10

总控调度矩阵

最大支持160x160路12G/3G/HD-SDI输入输出;

具备专利的XLINK监看技术，支持不占用矩阵物理端口可实现灵活监看;

具备主备12G-SDI交叉点板，支持EQX特有的矩阵通道路径级点级备份方式;

具有矩阵内部视音频加嵌解嵌功能;

具备可选的输入信号帧同步功能。

02

山东广播电视台传输保障中心

高清节目卫星传输系统项目

安达斯为“山东广播电视台传输保障中心高清节目卫星传输系统项目”提供Evertz 7708SFP

3G高清光端机、7707数字音频光端机、7708L波段光端机、7800R2x2-ACS

-HD高清视频自动切换板卡、7700DA7-HD高清视频分配卡、7700DA7 ASI信号分配卡、X-1202-HX高清视频矩阵和XRF1AL波段 16x16

矩阵。

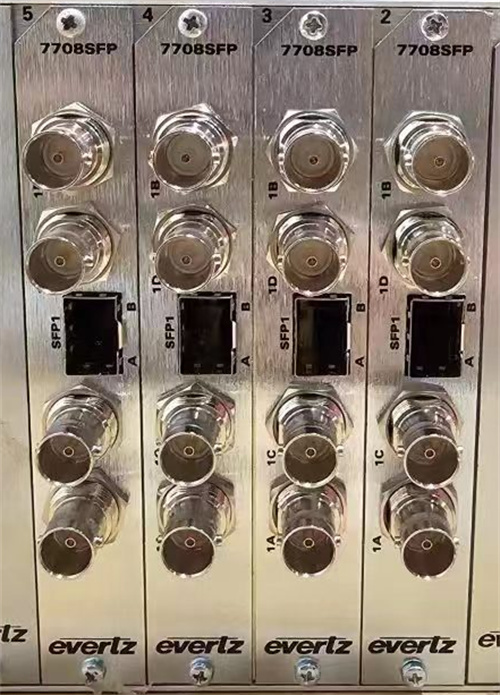

7708SFP

3G高清光端机

高清视频矩阵

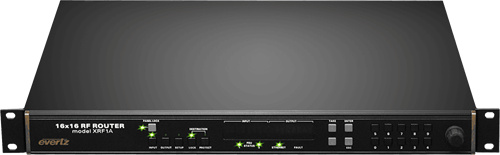

XRF1A L波段16x16矩阵
