调音台功能与使用深入浅出解读（二）

慧聪音响灯光网报道

第二部分：声像、推子和立体声母线和编组

如果我们把调音台一步步化简，最终我们将发现它最根本的工作——正如它的英文名字MIXER，就是要把各个输入的声音按照比例混合到一起成为“立体声”!这才是调音台的核心工作!因为哪怕最简单的调音台也能完成这项任务!

立体声，接两个音箱或者用耳机听音乐不就行了?是!听当然是最容易的事情!可是如果要用调音台创造出立体声就不那么简单了!这里的学问可大了!先说说人耳是如何辨别声音方向的。

简单来说，人能够辨别声音的方向是因为人可以分辨出一个声音分别到达两只耳朵的强度和时间。举个例子，有只蚊子在我们的左边，它的嗡嗡声可以没有阻挡的进入到到我们的左耳。而因为脑袋的阻挡了声音，右耳听到的声音肯定没有左耳大。因此我们的大脑就会进行判断，蚊子来自左边!这就是人耳根据声音的强度差别判断声音方向。那么时间差是怎么回事呢?很简单!蚊子在我们的左面，所以它离我们的左耳朵最近，所以左耳先听到声音而右耳后听到!我们的大脑也可以分辨这种非常细微的差别!!!人类就这样通过两只耳朵感受声音的强度差和时间差来判断声音的方向!人闭着眼睛也能想象到蚊子的位置，就像自己能够看到一样，这就叫做声像，呵呵!

那么调音台怎样控制声音的方向呢?调音台要想制作出声音的方向感，就要有两个左右两个声道对应我们的左耳和右耳。上面我们了解的人耳利用声音强度差判断方向的原理，当调音台左声道输出的音量大于从右声道输出的音量，我们的耳朵就会相信声音是从左面来得。调音台通过调节声像旋钮(声像英文是PANPOT)!当声像旋钮调整到左边，那么信号就会更多的发送到左声道，人耳听到左声道的声音强度大于右声道，就会相信声音来自左方。反之亦然。当声像旋钮调整到中间12点钟位置，声音发送到左右两个声道的音量是一样的，那么人耳就会认为声音来自正前方。这就是调音台声像旋钮制作立体声的基本原理。当然还有其他的方式创造立体声，比如使用延时效果创造方向感，本文不做讨论。

用调音台控制声音方向的示意图

上图就是我们用调音台控制声音方向的示意图!调整声像旋钮，控制声音“方向”

声音的方向定下来了，我们还要控制各个通道输入声音的大小。我们知道用音量旋钮就可以控制声音大小。在调音台上，工程师把音量旋钮通常设计成长条状的推杆。它的学名是“衰减器”，俗名是“推子”。

使用推杆控制音量的好处是我们可以更直观的“看到”音量的大小。刚才说过，调音台前置放大器已经将各个通道的信号调整到同样的电平。如果每个通道都被设置成同样标准的电平值。那么，每个推子的位置也就可以反映出该通道音量的大致情况了。我们甚至可以根据推子旁边的刻度数字了解这个通道的电平情况，真的是一目了然!

调音台有了声像旋钮和推子，就可以控制声音方向和大小了，但是这只是一个单声道的情况。多个通道的声音又是怎样混合的呢?这里一定要介绍调音台一个非常重要的概念，就是“母线”，它的英文是BUS，公共汽车?当然不是!在这里是指声音信号的公共通道。调音台能够混合各个通道的声音成为一个“立体声”，就是因为它有一条主立体声母线。立体声母线由两个单通道母线——左声道L和右声道R组成。

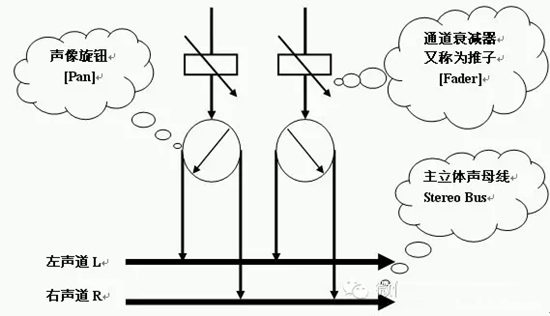

在这张图中显示了声音经过推子衰减进入到声像控制旋钮，声响控制旋钮将左信号和右信号分别发送到立体声母线的L和R。这样我们就可以将多个输入通道的声音混合成为“立体声”了!这是一个最基本的调音台的工作示意图。哪怕最简单的调音台，也可以完成这项任务!应该说这是调音台最最基础的概念和应用了!

具体到UB1622FX，我们看他的一个输入通道的情况!

[PAN]声像旋钮和推子，应该没问题了吧!着重看看图中的几个开关：[MUTE]静音开关，[SOLO]独奏(或者PFL开关)，[MAIN]主立体声母线开关，[SUB]副编组母线开关。

首先是[MUTE]静音开关

[MUTE]静音开关

[MUTE]开关的权力很大!因为一旦关闭它，将会关闭这个通道。它再也不能发出任何声音!这个不再多说!

我们看看[MAIN]主立体声母线开关。

[MAIN]开关控制通道的声音发送给立体声母线，如果不打开这个开关，把推子推到头也不会有声音的。这个[MAIN]开关很有用，因为有的时候我们并不想要通道的声音直接进入到立体声母线，这个时候我们就可以关闭[MAIN]开关。

[SUB]副编组母线开关可以将通道的声音发送到编组母线!编组，顾名思义，我们可以把多个输入通道编为一个小组。编组的信号取自输入通道推子后的信号，也就是说它和输入通道给立体声母线的信号电平是一样的。

我们可以用编组来实现用一个推子同时对多个音源的音量控制。比如有一个鼓组，使用了8只话筒。我们分别打开这8个通道发送给编组母线的开关。此时这8个通道的声音全部进入到编组母线中。下一步我们让这些编组母线的声音在返回到主立体声母线即可。如图中的[LEFT]和[RIGHT]开关。可以指定编组的声音发送到主立体声母线左声道或者右声道。现在我们就可以使用一对编组来同时控制8个通道的声音了!注意：一定要关闭这8个通道发送给主立体声母线的声音——关闭[MAIN]开关。否则我们只是把这个鼓组的声音叠加到立体声母线而已!

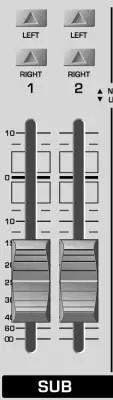

编组母线推子和发送给主立体声母线的开关

编组母线一个重要的应用就是可以非常方便地把相应通道的信号发送给多轨录音机。在上图中，我们只要按下[SUB]开关就可以把第4通道的声音发送给连接在编组母线的录音机或者音频接口的输入端去录音了!

顺便提一句，如果您想要买一个调音台用于录音制作，一定要选择有编组母线的产品!否则就只能用辅助，就比较麻烦了。有些人的调音台上既没有Dircet OUT直接输出又没有编组输出，两个可怜的辅助输出还要负责演员返送和发送效果。这种调音台是无法作分轨录音的。因为如果选择调音台上的2TK OUT连接到音频接口，这个输出的信号只是来自主立体声母线的信号，它是混合了所有通道的声音，其中包括效果声，因此根本无法进行分轨录音操作!

需要注意的是千万不要打开来自音频卡返回到调音台的通道的[SUB]副编组开关。否则可能会引起啸叫，最起码会将输入的声音和来自音频卡的伴奏一起录音!这可就不是分轨录音了!

[SOLO]开关和监听母线。

吉他手们都喜欢吉他SOLO，只有这时他才觉得自己被人注意!在录音和现场扩声的时候，录音师也希望能关注某一个通道的声音。这时候我们就需要监听母线!

监听母线是专门用于监听的母线!它有一套选听系统，可以直接选择监听输入通道、主立体声母线、编组母线和辅助母线所有输入输出通道。而且他并不干扰任何通道。它默认连接在主立体声母线。当我们按下相应通道的[SOLO]开关时，声音会自动切换到这个通道上去!监听母线包括衰减前监听PFL和衰减后监听AFL(在UB1622FX称为独奏SOLO)。监听母线有自己独立的输出接口(Ctrl Room OUT)控制室监听输出。这是我们应该连接监听音箱的地方。事实上耳机输出也是来自监听母线!

监听母线让调音师能够非常自由的工作。Behringer UB系列调音台的监听十分完善。这是它的优点!

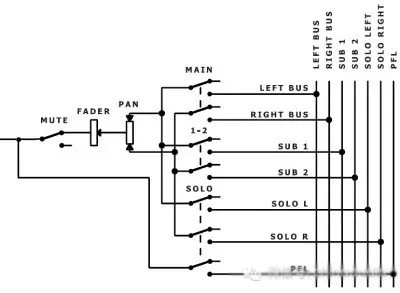

系统框图

我们来看看这部分的系统框图。希望有助于大家理解上面的内容
