喜迎十九大 特别节目《壮丽航程》 幕后专业系统分析

慧聪音响灯光网报道

鲜艳飞舞的党旗，绚丽夺目的舞美，振奋人心的音乐，喜迎党的十九大胜利召开特别节目《壮丽航程》，于10月15日晚在中央电视台综合频道(CCTV-1)播出。

《壮丽航程》是中央电视台制作的一台高水平的特别节目。为营造《壮丽航程》的喜庆气氛，央视采用了新媒体的现代化全息技术，首次使用360度的全角度摄影艺术形式，舞台四周的布景几乎全部由环形的LED大屏幕组成，使画面大气而绚丽，极具美感。在视频、乐队演员中间环圆表演的舞台美术设计，更是营造出了3D的立体效果，给观众带来强烈的视觉冲击!

音频系统

节目是在一个360度的圆形巨大舞台上录制，这个巨大的舞台搭建在3600㎡的超大演播厅内，舞台四周的布景几乎全部由环形的LED大屏幕组成，这样的设计的确呈现出了完美的视觉效果但是同时又给音响设计制造了一系列前所未有的困难，首先是不能破坏和影响视觉效果但是又必须提供足够的声压级、绝佳的音质和完美的声场覆盖，而要达到这样苛刻的要求几乎市面上主流的所有传统扬声器系统都难以实现，经过反复研究选择最终CCTV决定采用德国KLING&FREITAG(K&F)推出的代表当今扬声器最高科技水平的VIDA(VERSATILE INTELLIGENT DIGITAL ARRAY)系列“智能多用途数字阵列”，这款扬声器最大的特点是具备纤细的箱体设计和巨大的声压级同时又能提供完美的音质表现，外观虽然类似“音柱”可实际上远非“音柱”可比，它是一款真正可以应用于各种不同类型专业演出的扬声器。

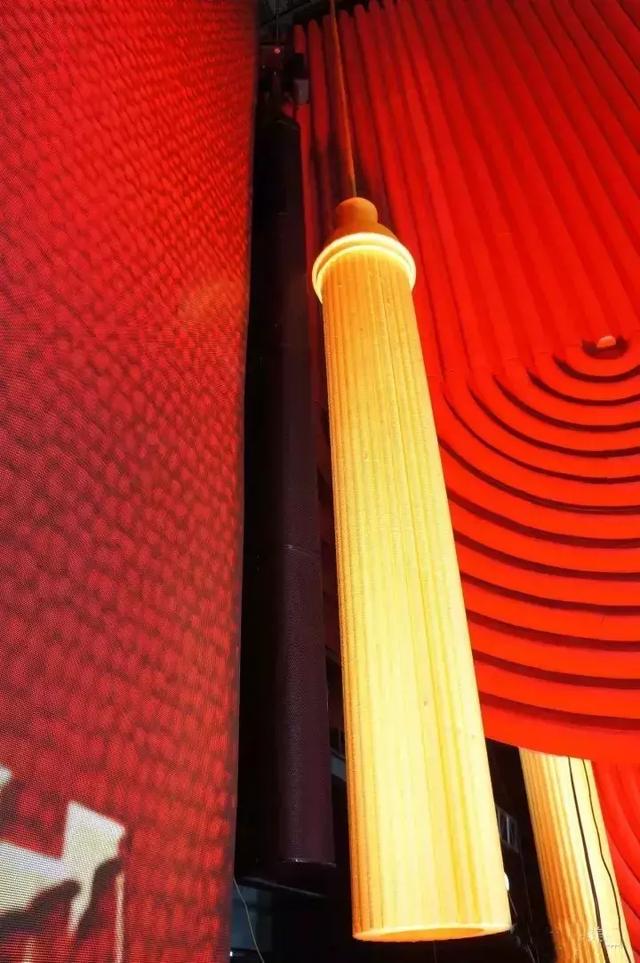

吊挂安装于大屏幕侧边的VIDA系统

从上图可以看出现场大屏幕和布景之间留下的空隙不足40厘米，如果采用传统的线阵列扬声器根本无法安装，可是VIDA扬声器的宽度只有21厘米所以吊挂其间却非常轻松，甚至还有充分的余地进行水平角度的调整。16只VIDA扬声器分为4组(每组4只)吊挂安装于4组大屏幕的衔接处，从现场以及最终的画面呈现上看这些扬声器完全是“隐形”的。对舞美和视觉效果没有一丝一毫的影响。

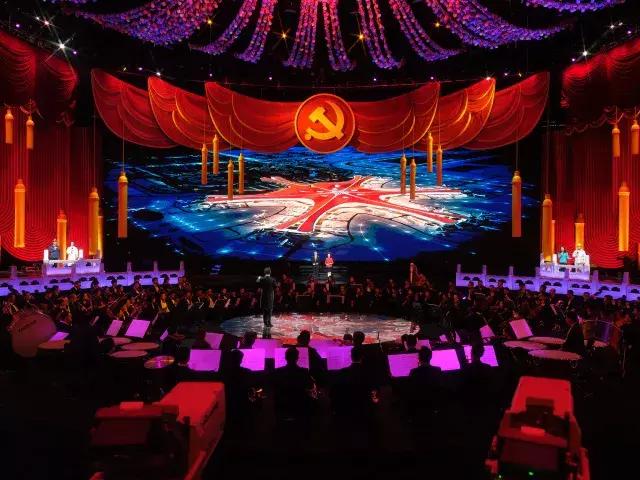

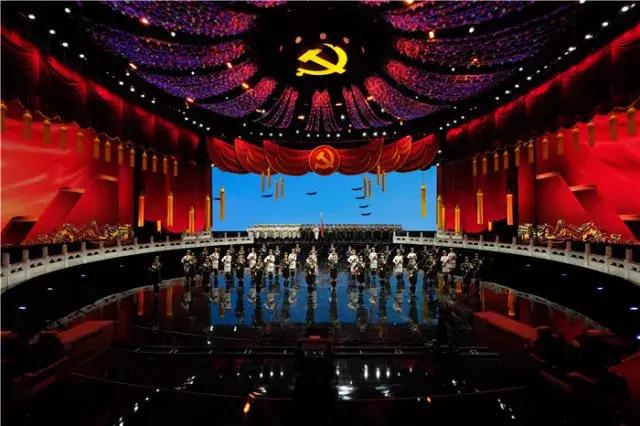

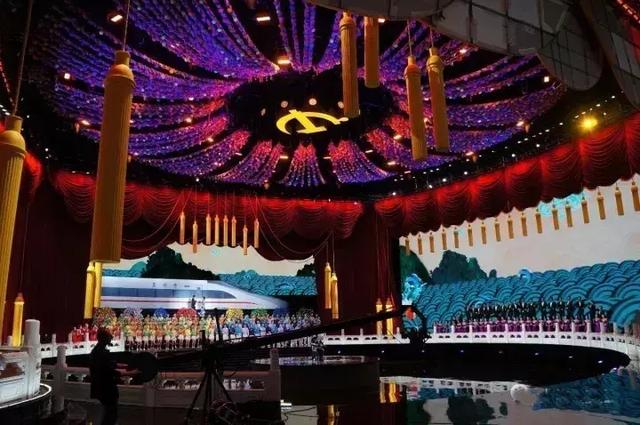

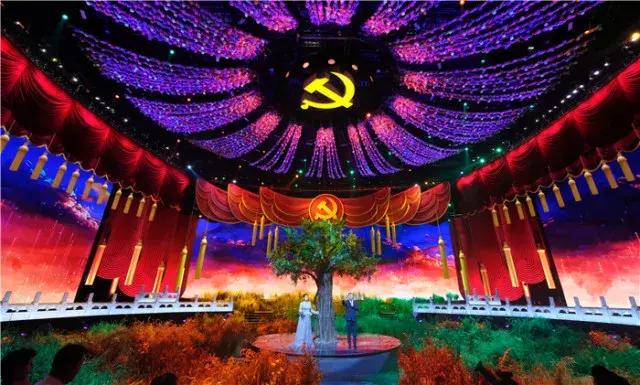

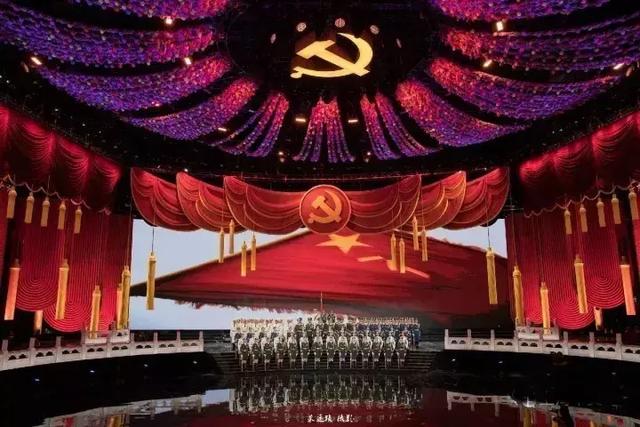

从各个角度的画面都看不到扬声器的位置

同时由于具备精巧的机械设计，VIDA系统的吊挂安装比起传统线阵列扬声器来说更为简便快捷，通常情况下一组VIDA扬声器的吊挂安装只需要几分钟便可完成。

另一个巨大的困难是几乎包围了整个环形舞台的面积达到上千㎡的大屏幕对声音产生了非常严重的反射干扰，而这一点恰恰又使得VIDA的另一个重要特点得以发挥。VIDA系列是一款内置48路独立DSP和功放通道的特殊扬声器，可以轻松通过APP软件实时的控制并实现波束的转向。可以精准的控制扬声器的声场覆盖并且避开会产生反射干扰的各种场地结构。通过这个功能16只VIDA精确的将波束仅仅投射到舞台上需要覆盖的范围内而避开了大屏的反射。这样大大提高了场地内的声音品质，为艺术家们的高水平演出提供了重要的保障。

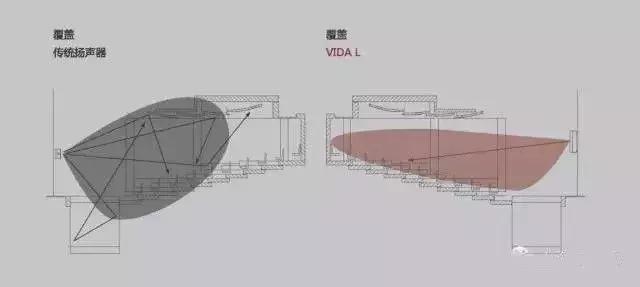

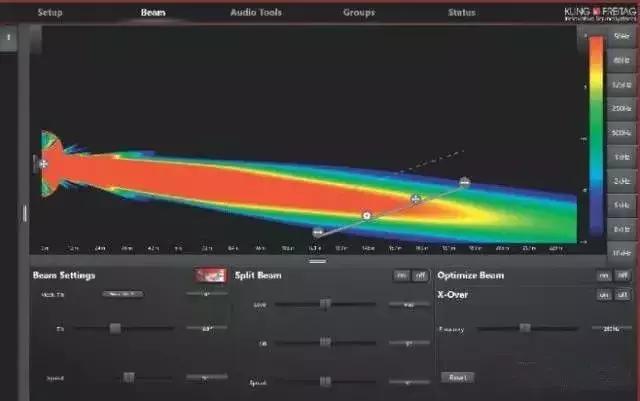

VIDA波束控制示意图

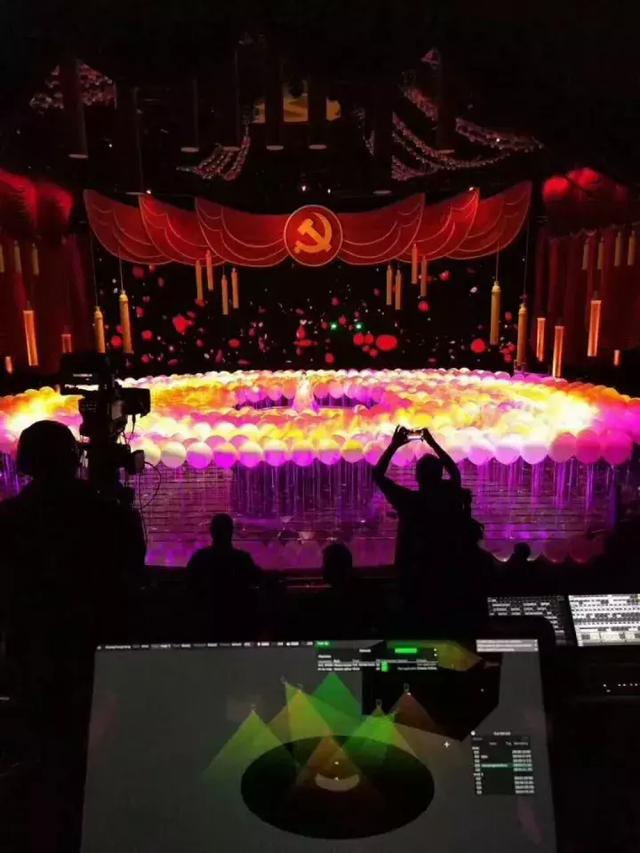

VIDA实时控制APP软件

VIDA系统由两个型号组成,其中VIDA L是主体模块，在VIDA L里，每个驱动单元都在自己的最佳工作范围内运行。6只6.5寸长冲程低音单元提供足够的低音深度、12只3.5寸单元增强中频范围的动态，也就是人声相关范围，还有32只1寸球顶单元通过波导耦合提供了均匀的高频再现。此系统用三分频的同轴设计，优点就是对于聆听者而言声音是从一个音源而来。VIDA L的心脏是一个有着超级运算能力的FPGA现场可编程门阵列芯片，可控制每只VIDA L内部多达50只的扬声器单元，波束指向可以毫无人为痕迹的控制，并且可以抵达极低的频段，全频模式下(-10dB)频率响应甚至可以达到65 Hz - 22 kHz，这意味着在现场应用中能得到发烧级的音质。这样的音质对于这台演出中无论是独唱、大合唱、诗歌朗诵还是交响乐队的呈现都提供了绝佳的保证。由于独特的舞台设计，现场的所有扬声器既是扩声又承担了返送的功能，正是来自VIDA的美妙音乐将艺术家们的最佳状态激发出来呈现在舞台上。

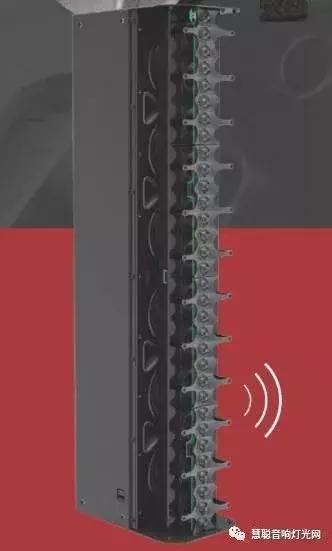

VIDA L内部结构

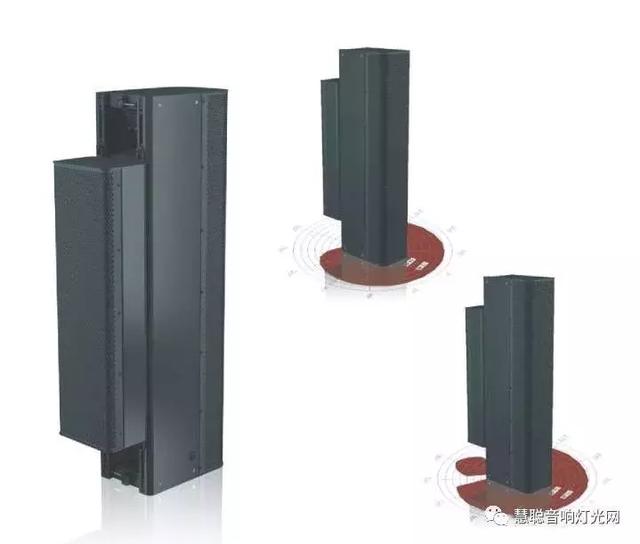

VIDA L+C

VIDA系统中还包含一个用于控制低频指向性的模块VIDA C这个模块可以安装于VIDA L 的背部，它在60Hz到400Hz之间抵消了系统的偶极效应，最高可以衰减20dB扬声器背部的能量!安装在VIDA L线性声源背部的VIDA C模块，还可以通过软件操作心形和超心形特性，可以在中低频提高声压。所以VIDA L和C结合起来就提供了巨大的动态范围甚至将情景舞蹈《看齐》+歌曲《忠诚》中炮火连天的战场场景展现得淋漓尽致，震撼人心!

灯光设计

灯光设计董江阐述设计理念

与舞台美术一起打造一台庄严、宏大的庆祝党的十九大胜利召开的文艺晚会，必定要少一些平日电视栏目灯光“秀”的成分，一切以满足节目需要而出发。“金色”“红色”的主色彩应用，贯穿晚会始终。

灯光部分除了要满足电视录制的技术指标，从舞台成现的整体性，电视画面的整体性考虑，较多地运用了大色块，大氛围的灯光处理方法。但画面中亦不能缺失细节，灯光部分将细节的刻画着重放在了对整个舞台置景和个别节目的塑造和雕琢上。

本场晚会对于灯光来说有两个挑战：第一，本场晚会的舞台美术是360度的设计理念，从舞台上空到整个演播室的空间，基本无缝衔接，也就是说整个空间都是舞台表演区域，这对灯光灯位设计和实际呈现有很大挑战。

第二，为了突显宏大的场面，节目总导演在节目形式上和单个节目的表演人数、道具使用量上都比常规晚会投入更大，这样就没有太多舞台空间去做合适灯位，但却要承载如此多的照明需求，这对整个灯光亮度、色彩还原以及光比，和舞台气氛的把控是一次非常大的挑战。

▲《壮丽航程》灯位图

灯光设备使用情况：

浩洋电子旗下自主研发特宝丽品牌500多台高质量产品：全能王三合一电脑灯G21 HYBRID、LED染色灯GLW370Z、LED变焦染色灯LPAR7Q、LED变色灯PT12T等倾情为特别节目《壮丽航程》提供全程的专业舞台灯光支持。在节目播出后，获得观众高度赞扬和好评。

彩熠灯光用86台FINE 1400 PERF，120台FINE 2500 WASH来庆祝党的19大顺利召开。

投影

除了精美的舞台设计，这台节目还运用了大量的高科技技术，其中使用的投影技术让人耳目一新，使舞台的整体效果得到提升。

▲3D视频舞蹈《礼赞》

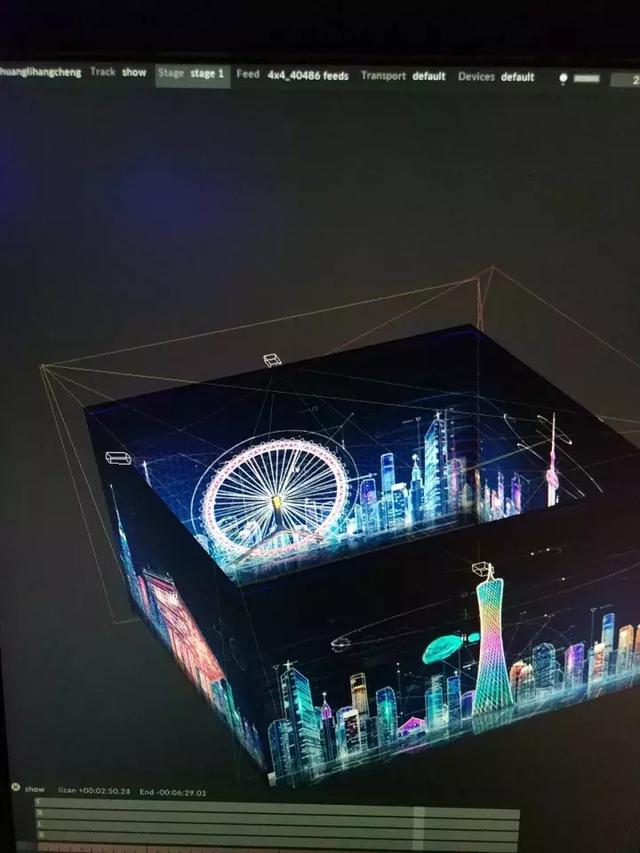

3D视频舞蹈《礼赞》的空间结构复杂，为四面纱幕背投。投影团队为了完美展现节目效果使用了一台d3 4X4 Pro来负责12台投影的融合和演出的播放工作。四个面每一面都是3台投影机叠加，输出4路信号。

▲歌唱节目《多想对你说》

歌唱节目《多想对你说》分为裙摆和气球两个部分，裙摆部分用两台投影从演员的正面和背面分开投射，气球部分则是用6台投影做拼接融合。设计制作的动态影像精准的在裙摆和气球上拼接融合，将舞台效果提升到了新的高度。

舞美赏析

·董江·

主创团队

总导演：杨东升

电视导演：张骥

美术设计：徐来宾

灯光设计：董江

服装设计：孙梦

音响设计：刘旭

舞美及灯光制作：北京卡乐
