30分钟就能完成影院的扬声器系统设计，这款软件能为您节省大量时间

慧聪音响灯光网报道失败是成功之母，陷入困境的挫败感没有人愿意反复体会，这种意愿会激励人们找到更加成功的方式并依此行事。这个行业的很多公司都是从避免再次品尝失败的痛苦起步的，The Cinema Designer(TCD)公司是行业中依此信念成立的新面孔。

TCD可使系统设计师如虎添翼

“几年前我选择了一份自认机会不错的工作，但是与一家报价比我们低得多、却不能让系统完整工作的集成商竞争订单时，我们却败下阵来，这是促成我投身到当前业务的重要原因。”TCD公司创始人Guy Singleton表示。失去到手的合同让人非常失望，而问题主要在于，为了向客户提供多种备选方案，他们花了好几周时间去研究不同方案的技术可行性。这不但让他们错过了订单，也意味着很多花费了大量时间创建的设计方案就此打了水漂。为了改变这种状况，Singleton先生随后开始着手缩短系统的设计时间，并将其降低到现在的分钟级别。

TCD 创始人

Guy Singleton

在经历了早期的艰难时光后，TCD诞生了。“四年前我开始为自己写这个程序，晚上也写，周末也写，不知疲倦。”Singleton回忆说，“我创建这个工具的初衷只是为了让自己满意，但是有人看过了我的劳动成果之后就觉得我应该通过它做点什么，他们觉得这个工具很棒。”

这款基于云的设计工具为安装人员和经销商提供了一种可以快速创建专用家庭影院和媒体室的工作空间，通过它用户还可以获得相关的设备技术文档及3D渲染图。该软件可以为任何房间创建3D模型，再通过数学计算得出在技术上可行的影院设计。它可以调用来自各个扬声器和功放、声学材料和投影仪制造商的数据，以确保最终的设计可以达到客户要求的规格。

“这套软件看上去非常简单，但是背后的数学设计部分却颇具挑战。”Singleton先生笑着说，“我们的这套算法可以根据听音区域的长、宽，到侧壁和后壁的距离以及天花板高度，计算出所有扬声器的极坐标，人们通过给出的x、y、z轴参数就可以知道所有扬声器的确切安装位置。”

之后，此信息将会和房间里的其他设备的信息一起(如投影仪、屏幕、座位和隔音材料)添加到系统中。“大概只需要30秒钟的时间，它就可以根据用户输入的所有资料建立起一座CAD三维模型。”Singleton 先生解释说，“通过三维CAD图形你可以得到四张轴测图、四张立面图和一张平面图。所有用户需要的视图都可以在几分钟之内创建并打印到CAD软件中。它还可以通过可视化模型让用户看到房间的布置效果。所有扬声器的摆放位置都恰到好处，甚至包括扬声器的指向方向或者倾斜角度在内的一切参数都是根据原厂家的要求布置的。你可以将其导出为PDF并发送给您的客户。这份文档会向读者介绍这间屋子为什么会被建造成你所看到的样子，主要的考虑因素有哪些，房间的体积是多少，听音点的间距等等信息。包括所有立面图加上一张轴测图，以及所有的座位角度、极坐标、不同视角视图等截图信息已经在报告中自动生成了，而如果通过传统方式手动制作这些材料往往需要耗费几周的时间。”

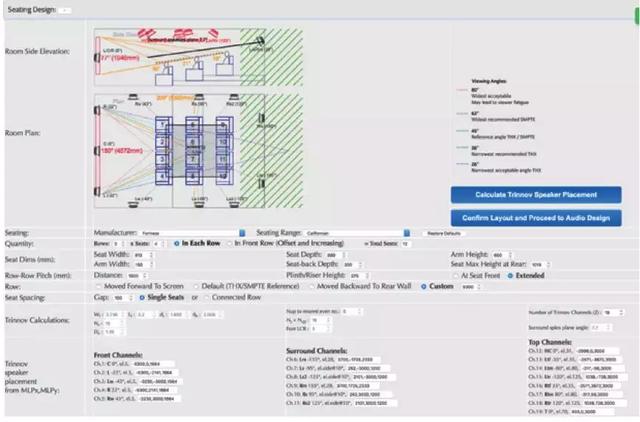

系统截图展示

正是这些优势让该软件自推出以来获得了广泛关注。软件数据库所收录的制造商中有很多都同时拥有家庭和商用音响两块业务，所以人们很快开始希望软件可以拥有更广泛的扩展性，比如可以处理更大的房间，并且可以支持诸如杜比全景声(Dolby Atmos)等3D音频扬声器布置方案。

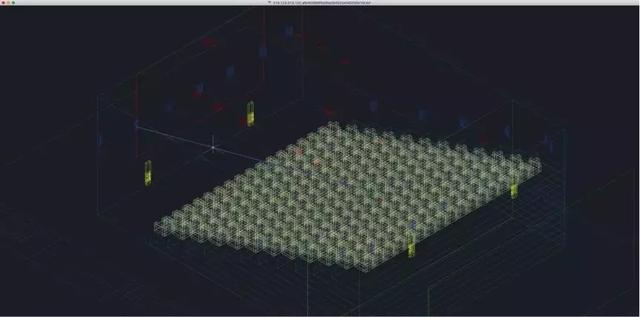

一个204 座的杜比全景声商业影院建模图

“在处理一个更大的房间时，会面对很多不得不去处理的更多的小细节。”Singleton先生解释说，“我们得建立一个极坐标——笛卡尔坐标转换器，把原来小空间的极坐标转换成适用于大空间的笛卡尔坐标系。相比极坐标的半径坐标和角坐标，笛卡尔坐标需要通过三角函数描绘斜边半径和角度，然后将它转换到直角坐标上描绘图形，不然的话你便只能把高度通道挂在墙上而不是挂在天花板上。通过跟踪正确的方位角并拖拽方向坐标系转换器，软件可以满足任何布置要求。”

“第二个关注点是处理听众区分层。”他继续说，“为此我们得检查从极坐标响应图形和离轴响应到扬声器声学插入点在内的所有信息。”此外还需要将更多的扬声器参数添加到TCD数据库中。“我们和很多制造商谈到了他们更大更专业的号角负载系统。”Singleton先生说道，“我们试图让这款软件涉足商用音响，这些数据可以让我们更好地覆盖商用领域。”

在TCD数据库中增加商用音响产品很容易让用户产生混乱，Singleton先生也注意到这一点并极力避免发生这种情况。“我和商用音响领域的人打过交道，我理解这门生意非常复杂，他们也不想把自己的产品数据随便交给别人。我想打造一个经过筛选的数据库，这样这些生产厂商的产品就不会出现在他们不该出现的应用场景里。用户只需点击一下按钮，就可以过滤出来自专业领域的不同扬声器厂商或者投影仪制造商的数据。这会让该软件成为一款更加专业的商用数据库。”

现在，有了这款能够设计复杂的大型剧院的软件解决方案，Singleton 先生的TCD公司迅速为这片新的细分市场做出了贡献，特别是在节省时间方面。“我已经在这行干了很久，所以我知道对我而言什么是真正的问题。”他反思说，“做5.1或7.1声道其实很容易，但是当你需要做32个音频通道的离散渲染时，大多数人并不知道该如何分配这些通道。”

“对于大多数人来说，业务障碍来自于设计的复杂性。”他接着说，“现在我可以在一分半钟内做出一种设计。我可以使用不同的制造商，不同的扬声器品牌，不同的屏幕和投影机来创建五种设计并呈现给客户。如果我们能得到某个项目那自然最好，但是如果我们没有得到订单，那么我也仅仅浪费了30分钟而已。”这也是TCD一直以来的目标。客户通常会根据自己的主观意愿做出选择，但是通过使用TCD这样的工具制作技术方案，即便失去合同也不会让人感到沮丧。
