深圳观澜街道文体中心音乐厅舞台灯光

深圳市观澜街道文体中心小剧场为传统镜框式剧场，规模属中小型，舞台主台（宽15米，深11米，高19米），台口大小为（宽15米，高7米）。剧院建成后，主要用于文艺演出、会议等多功能用途。是地方政府为当地民众及外来工建设的又一实用性建筑。

我们根据对剧场的空间大小、功能要求、政府资金投入及政府的意愿等多方面，对该剧场做了谨慎而周密的思考。舞台灯光采用传统的镜框式舞台照明设计，其中包括舞台灯光位置的选择、灯光类型的选择、灯光数量的选择及供电回路、控制系统等等。

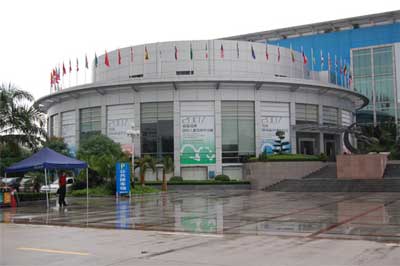

深圳观澜街道文体中心

点击此处查看全部新闻图片

(一)舞台灯位设计

深圳市观澜街道文体中心小剧场为典型镜框式剧场，其灯光的设计也按典型的剧场灯光来设计，按一般小剧场的要求，我们分以下五部分灯位形成：

1.镜框外照明灯位系统的设计（面光、耳光、追光）：

包括一道面光、二道面光、左右耳光（各一、二道）及二台追光灯。

面光一、二道面光均设在观众席上方，与舞台形成约45度角照射，对舞台上面的表演者起到正面的照明作用。面光设计采用平行投射的方式，通过计算及现场对光，其一、二道面光的光斑在舞台上能很好的进行相互衔接。

一道面光，共24盏，主要照明镜框内舞台的表演区，考虑各种灯具的用途不同，其中8只为远程聚光灯和16只平凸聚光灯，根据演出效果需要，我们可灵活对各种灯光的数量及种类进行编组，以实现我们不同的需要。

二道面光，主要是照明镜框外的舞台部分，共20盏远程聚光灯，组别也可以自由编写。

耳光耳光位于舞台表演前区正侧面的照明灯位，主要用来加强演员正、侧面亮度照明，并减少由于面光过陡造成的演员脸部的阴影，同时，它也是加强人物立体造型的灯位。耳光灯位于建筑物的一、二耳光室内，一耳光室灯具自上而下垂直排列，二耳光室分为两列垂直排列，进行交叉布光，即靠侧墙的灯具投向远处，而靠观众区方向的灯光投向近处。左右耳光室各14只聚光灯。

追光，置于观众厅后部的放影厅和音响控制室内，其控制范围大，即可以投到镜框外为表演照明，也可以投向舞台深处，对镜框内的人物照明。

2.镜框台的顶部灯位系统的设计；

包括台口灯光、台口侧光两部分。

台口灯光其位于渡桥处，也称为渡桥灯光，与面光布光相衔接，也是属于表演区的正面照明灯位。共16只平凸聚光灯。

台口侧光位于建筑镜框两侧紧靠大幕后，在实际运用中，我们可以把它与舞台外耳光灯进行衔接，向表演后区交叉投射，也可以与天桥侧光衔接投射本景区。本次设计我们选用了8只2000W舞台回光灯灯具和8只2000W螺纹聚光灯，左右各8只平均分配，灯具灯位自上而下安装，8只舞台回光灯投射远处，8只螺纹聚光灯投射近处。

3.舞台内侧光灯位系统的设计；

舞台内侧光主要以天桥侧光构成，位于舞台两侧，本次设计的侧光安装于两侧的吊笼内，分三列三排分布，其布光基本上与台口侧光相一致，可互相衔接，并可根据演出的需要，向舞台的前部、后部和舞台本区投射，对人物与立体景物的造型能力较强。本次设计我们选用了24只2000W聚光灯和12只2000W舞台回光灯。

4.舞台顶位灯位系统的设计；

舞台顶位灯位，即舞台顶光，是从顶部向下投射的光线，它是对舞台表演区打衬底，几乎所有的会堂、舞台、剧院、表演场合等都有的布光。本次设计共设计了五道顶光（其中一道渡桥顶光），分为下面投射顶光、垂直投射顶光和反向投射顶光。同时，为了适应会议照明的需要，我们还设计了两排会议照明灯光，选用的是三基色柔光灯，它作为会议报告的主要基础光源，其照度和光斑光质都非常适合。

5.背景照明灯位系统的设计。

背景照明分天幕顶光和天幕脚光两部分，整体安装在舞台的后部。

天幕顶光由上向下照明天幕，根据戏的需要可选色，这里我们选用了2000W十六只天幕灯。

天幕脚光由下向上照明天幕，选用的是2000W座地云灯。

这五大部分的组成，便形成这次镜框式舞台灯位系统的主题。这是一个严谨的照明系统。这一系统的各个灯具，都在为这箱形空间各自发挥作用。

(二)换色器设计

舞台灯光色彩的变化，是舞台艺术创作的重要因素。一个好的导演、调光师，能根据灯光的变化，可以引起观众的视觉的反映，触发其相应的感觉联想。

本次设计选用的是湖南长沙南大科技开发有限公司的精彩系列，总共144套，它们全采用铝合金型材结构，质地轻、强度好。国际标准DMX512接口，与各类DMX512数字调光台兼容。彩片多达11色。采用进口大功率双马达，直接驱动辊筒，安全可靠、运行平稳、安静，换色速度快，且数字变频控制换色器三档速度运行，可以满足演出的不同需要。这144套换色器有回光灯型、聚光灯型、背景灯光和射灯弄换色器，全部布置在舞台上的顶光、侧光、和背景光上。

(三)电脑灯设计

电脑灯对丰富舞台效果有极其重要的作用。一种性能优良、设计先进合理、质量稳定的灯具，灯光师可随着音乐的意境,利用灯光亮度、色彩、分布和移动发挥灯光内在的情绪，不断更新各种图案和色彩组合。使灯光与文艺歌舞表演节目内容达到和谐一致。考虑到产品质量等各方面因素，本方案全部选用德国JB-lighting公司生产的JB1200W摇头电脑灯和VS41200HMI扫描电脑灯，其中各四只。扫描电脑灯放置于舞台后面的电脑灯吊杆上，而摇头电脑灯摆位灵活，可放于灯光吊杆上，从上面进行灯光投射，也可以放置于舞台台面上，从下方进行投射。

舞台灯位供电回路设计

舞台上有各种各样的灯光设备，还有一些烟雾机、泡泡机等效果设备，更主要的是要通过晶闸管来控制灯光照明强弱的照片灯具，但按总的分类原则来说，我们可以分为两大类分别加以控制：

1、调光回路这部分设备为舞台的主要照明设备，主要是通过二台96路的数字调光硅箱来进行控制。可控硅每路为6KW。二台调光硅箱共有192个调光回路，而我们实际的可调光灯具数量有232个，远远大于调光回路，看来进行一比一的灯位线路和调光回路是不可能，而且还要留出相应的备用回路，因此，我们在设计灯光供电线路和调光回路时，做了相应的计算，在面光，耳光系统里，我们采用了灯位线路和调光回路一比一的设计方案，而在顶光、背景光的灯位线路和调光回路设计中，采取了灯位线路多于调光回路的不等比设计方案。这样不仅可以提高可控硅箱的使用效率，也时也大大降低了设备的成本。

这部分供电包括有电脑灯、舞台烟雾机、会议照明等等，同时，我们也考虑了由于临时的演出而需要增加的流动调光柜、电脑灯具等等的设计。

另外，在剧院的各种位置（面光、耳光、顶光、舞台等等）我们都留有备用电源，以防止由于线路故障及临时增加设备而带来的影响。
