舞台线性阵列音箱的工作原理与产品推荐

线性阵列音箱：

当在大的场地扩声一两只喇叭是达不到要求的声压的，而多只普通音箱组合又会产生声干涉。线性阵列组合解决了声干涉。

为了说明它的原理打个比方，想想我们向水中扔石子时会发生什么，如果我们向水中扔一块石子，就会从石子入水的地方扩展开圆形的波纹，如果我们向水中仍一把石子，我们会看到什么是所谓混乱的波场。

如果我们向水中扔一块与那把石子一样大小和重量的大石头，我们就会看到跟扔一块小石子一样的圆波纹，不同的是其振幅非常大。如果把那把单独的石子全部粘到一起，则其效果和大石子是一样的。

如果我们能用一些可分别运输和操作的单独的扬声器，创建一个单个的声源，是线性阵列组合的目标，即可以提供一个总体上连贯的、可预测的声场。所以可调整的单一声源为特性的声透镜垂直阵列，它的意义和价值是显而易见的。极小的垂直辐射角使音箱之间不会有声音的叠加，声干涉就不会产生。从而达到一个高标准、高声压级、高覆盖面的音响系统。

各个生产商也生产出自己的电子波导，可于高频率时，从一个扬声器到下一个扬声器中产生组合音；另外一些生产商则放弃生产高频率的线性阵列产品。读者从中也可以了解到：使用新设计来产生低频率组合音是可能的、有时也要很谨慎小心的；而使用多个号角在高频率方式控制时，阵列中的音箱的倾斜度必须要足够。严格来说线性阵列扬声器，并不能在所有频率都可用作线性音源。

过去几十年中，大规模的音箱线性阵列应用非常广泛并且已广为人知。但是一种新型的紧凑阵列系统已经开始出现，并应用于各种小型活动中，还具有大型阵列的各项优点。

在应用大型音箱阵列的过程中，几乎每人都意识到了大型音箱的局限性：重量、体积大、价钱高，在排列成弧形时，由于体积大的缘故，很难做出垂直的弧度效果，这些因素的限制，已经令音箱线性排列在小型活动中变得不受欢迎，传统的模块扬声器更适合应用在这些场合。紧凑的音箱线性阵列是适用于小型活动与经济预算的更佳解决方案，这样更多的听众能享受近场音响的绝妙效果。

关于声音如何从无限的线性排列音源挑战倒转平方率的争论已经由来已久了：在每个双倍距离的时候，声音的削弱不是6dB，而是3dB。这个声音的传播曲线被描述为前面圆柱形波浪线，而不是通常由传统扬声器与水平排列所产生的前面圆柱形波浪线。在实际操作中，这种圆柱形波浪线只存在于近场的线性排列中，在那里通过一个相对较大的角度，紧密结合的扬声器可以带给听众震撼的听觉感受。在更远的距离中，音箱阵列会失去它的紧密立式控制。

这种情况会发生在短距离时的最低频率，或更远距离时的更高频率中。频率最高时，近场效果能延伸到超过100英尺以上。这种现象可在表演时提供改良的音质；在更小的空间里，它能保证将美妙的音乐传送到每一个座位。线性阵列的水平覆盖面是固定的，取决于生产商的设计，大约在90至150度之间。如果范围比它大些，就必须提供额外的阵列与填充系统。另外，还必须在适当的高度安排吊挂点，吊挂起更多的音箱，产生线性阵列来投射声音。

线性阵列

体积更小，重量更轻的小音箱能应用在大型线性阵列应用不了的地方。

由于音箱阵列垂直安排的，因此各音箱之间不会产生干扰，所以线性阵列所产生的声音是非常一致与清晰的。覆盖听众区域的声音能够流畅连续地从一个座位传送到另一个座位，而从前排座位到后排座位的音量只相差几分贝而已。这种改良了的音质提高了音响的立体效果，因此听众能在更大的范围享受立体声音响，而不仅仅是大厅的中心位置。线性阵列能以更大的控制将天花与墙面的反射音排除出去，在开放式舞台中，也能够最大限度地减少回音。

在小型空音里限制使用线性阵列，还包括限制这些音箱的重量与高度。小巧的音箱不仅价格便宜，由于更轻巧，也更容易在阵列中做出曲线阵列。关于结合的问题，音箱之间能排列成多大的角度，是有限制的。大约5度之外，最高频率的音箱不再组合在一起。

小型音箱的一个优点是在排列时，由于高度较矮，因此在垂直声音覆盖方面，可以以更倾斜的角度投射。在较小的空间里，通常并不需要在顶部20度的排列角度，而是更需要向下投射到观众席的前方：10个音箱也许需要平均5度的投射角度，就能覆盖整个范围。

线性阵列的一个功能，是由线性阵列提供的控制方式能延伸到更低的频率。失去垂直控制的阵列，在波浪型排列中的频率要比排列的高度要长。例如要令方式控制达至100Hz，音箱阵列必须长于11英尺，并且具备1英尺左右的典型音箱高度，低于10个或更多的音箱。

大多数的紧凑线性阵列都不是为独立运作系统而设计的，而是为了全音域回响的应用而被充低低频音箱的。大多数是有目的的设计，都能综合运用到流线型或重叠型阵列。虽然生产商推荐在阵列中最少使用4个或6个音箱以求方便控制将其频率放到低至八度音阶，但并没有说它们不能使用在短距离的阵列中或甚至由它们自身组合。事实上，由于它们的高度与水平声音覆盖范围，某些最小的型号已经成功应用在包厢下方或前方正面监听音箱。其它使用紧凑线性阵列的，包括短在大型会议中心，将距离阵列作为延时区，或由于每个阵列宽广的水平覆盖区域将其作为环绕系统。

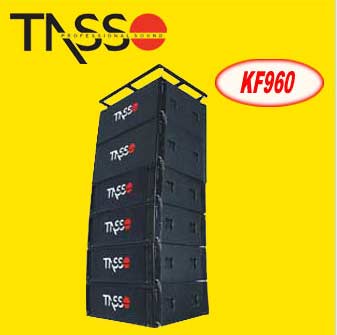

推荐产品：TASSO 大型线性音箱

迪素大型线性系统

点击此处查看全部新闻图片

KF960长冲程扬声器箱体采用多层桦木板材装嵌而成，箱体坚固耐用，更能适合长期的流动演出舞台、大型演出场所、剧院、会堂等，并且最大限度降低箱体重量。箱体外部采用新型材料及喷涂技术工艺处理、抗腐蚀、抗撞击、耐磨，减少对音箱的损坏。

KF960的中频单元采用TASSO独有的中音单元组合，因此，KF960长冲程扬声器具有有极好的履盖面控制，在扬声器覆盖范围内声场分布均匀，一旦超过覆盖范围之外会急速衰减，在精密的设计后，扬声器群组的各频率范围互相不会造成干扰。KF960长冲程扬声器是一个垂直阵列而设计的高能量曲线系统，它有足够的声压级可用于高水平的大型场馆，高度还原现场感，扩散角度大，覆盖面均匀。

KF960扬声器设计的另一个重要特点是针对号角喉管中空气的非线性，对号角/驱动单元进行综合处理，最大限度地降低了总失真。

KF960中低频部分分别由两个12寸驱动器组成，从而保证极性和频率响应特征的最佳化。中高频使用两个10寸单元组合而成。通过TASSO的专利产品（90°管状恒指向号角）将它与中音单元极连接，达至最佳还原效果。高频部分使用两个2寸高频驱动器（最大范围达至18KHZ）振膜线圈内添加有磁液冷却，保证线圈在高温下也能工作正常。

KF960原用分散补偿设计，最终表现为各种频率生成连续的，一致的波阵面和极似的分散模式，与其他线性技术相比，其信号处理对于排列中的所有的扬声器，其输入水平是相同的。而且使用了波阵面尤其是垂直分散或扩展所存在的变量，从而依据所需的发射距离来改变声压级，这主要同改变排列的曲率未实现的。

KF960B超低频扬声器专为KF960而设计，两者结合更能表达出纯粹的音乐动态，使低频更有力丰厚。音箱采用TASSO专利“低频心型指向”技术，能提供高品质的音色，承受更高的功率，产品可靠性更高。

KF960B采用直射式设计，双18″单元，而出气口根据空气动力学原理而设计，不会产生涡流，而涡流是最能影响低频的传播方式及产生杂音。箱体内采用多声区域设计，增加了低音的频率响应范围。同时又可以减少纸盆的震动幅度，且失真小，动态范围大，声音由气流传至听众杂音会在箱体内被滤除。

供应商；广州市迪素灯光音响有限公司

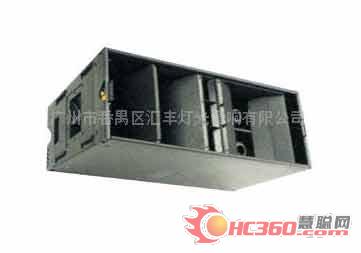

推荐产品：玛田舞台线性阵列超低音音箱演出

型号：W8LC三分频线性阵列音箱

玛田三分频线性阵列演出器材

点击此处查看全部新闻图片

技术参数

型号

W8LC三分频线性阵列

频响

60-1800赫兹±3分贝

单元

1×12英寸中低音号角装载 2×6.5英寸高中音号角装载 3×1英寸压缩式高音号角装载

功率

低频：400瓦（最大1600瓦）中频：200瓦（最大800瓦）高频：100瓦（最大400瓦）

灵敏度（1瓦/1公尺）

低频：103分贝中频：106分贝高频：119分贝

最大声压（SPL）

低频：129分贝（持续）135分贝（峰值）中频：129分贝（持续）135分贝（峰值）高频：129分贝（持续）135分贝（峰值）

标称阻抗

低频：8欧姆中频：8欧姆高频：8欧姆

覆盖角度

90度×7.5度

插座

2×NEUTRIK NL8

配件

吊挂系统

体积（阔×高×深）

1000×367×550（656）（毫米）

重量（每只）

58公斤

供应商：广州市番禺区汇丰灯光音响有限公司

推荐产品：大型线性阵列音箱

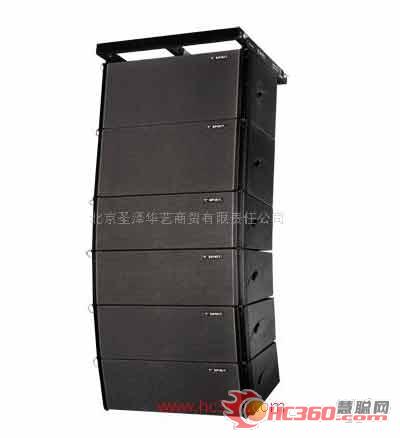

大型线性阵列音箱

点击此处查看全部新闻图片

品牌：声艺Soundcraft 型号：EW-X6

技术参数

音箱类型：专业音箱

SPIRIT线性阵列EW-X1、X2、X3、X5已使用多年，深受用户的赞赏。尤其EW-X3、X5经历过几百场户外演出，不管是蒙蒙细雨或烈日当空的白天，还是，繁星点点或一团漆黑的夜晚，它都泰然面对1万人，2万人，3万人…….8万人的热情听众。

但是，敬业，挑战自我，永无止境的追求完美是我们工程师的优良传统，于是，2005年3月新一代线性阵列系统EW-X6/X218问世了。音域更宽，音色更透明；更有力度，厚实。既能表现优美动听诗意般的轻盈音乐：温暖又甜美；也能演绎惊涛拍岸，气吞山河的激扬旋律。

EW-X6/X218线性阵列自问世至今，短短一年时间，产品销往美国、俄罗斯、意大利、阿根廷、土耳其、东南亚、中东。2006年8月1日至9月4日，它曾经连续奔波35天，沿着它的故乡（中国），著名的当年二万五千里长征之路，穿越江西、湖南、广西、贵州、甘肃、宁夏、陕西七省，从瑞金、于都、兴国、井冈山、炎陵、永州、兴安、桂林、河池、贵阳、遵义、雅安、广安、巴中、陇南、兰州、会宁、固宁、兴阳、吴起镇、最后到延安，马不停蹄，走在坎坷或蜿蜒而平坦的道路上，冒着细雨或烈日，为故乡人民演出21场，奏响纪念红军长征70周年《长征组歌》，巡演期间，观众人山人海，兴高采烈，处处奔腾。出色的表现，受到当地政府、驻地官兵和人民的好评，凯旋而归。每场演出都在中央电视台播出，作为新闻大事宣传。

EW-X6/X218音箱阵列系统，采用中低音音箱单元EW-X6和超低音音箱单元EW-X218组合设计，目的是方便EW-X6/X218阵列应用方案的灵活搭配。

EW-X6中低音音箱单元系统含双12寸低音与4个1.75寸高音，外置分频方式、高低音独立输入的二路分频系统；高音单元采用铜芯柱与钛膜；径向磁路设计，减少因磁路系统引起的失真；复合式号角设计，精确的控制点声源的输出在时间、空间上的一致性；360o全压缩方式，0oX120o超强声压输出，使得人声表现更具清晰度与感染力，低频丰满厚实有力。箱体为全夹板材料，表面处理为黑色点花漆，使得整套系统更显沉实与稳重。

EW-X218超低音箱单元系统是纯低音音箱系统，外置分频方式，+2/-24Ω输入（建议分频点为85-125HZ）。含双18寸铸铝架低音设计,使系统的承受功率大大的得以加强；超低单元为径向磁路设计，减少因磁路系统引起的失真；低音直射式，全方位扩散角度；导向式的箱体设计,使低音显得更加纯厚有力，是各种大功率高效率的低音重放场所之最佳选择。

W-X6/X218音箱阵列之音响系统，配有专业的凝结SPIRIT工程师多年心血、经验结晶的电源系统，即使在任何苛刻的供电网中，音响系统的供电要求都能保证，这是阵列正常工作的源泉。

.EW-X6/X218音箱阵列系统，由中低音箱单元EW-X6和超低音箱单元EW-X218组成。安装简单，运输方便，可组成高声压级（145DB/1M以上）的室外远投射大型阵列；可组成室内应用的声压级低的小型阵列。既能作固定安装系统，也可作流动演出系统。广泛用于体育场馆、大型演唱会、摇滚演出、艺术广场、迪厅、剧场，及混响时间长而难以解决声音清晰度的大型会场等扩声系统。

EW-X6/X218音箱阵列系统，保持着线性阵列系统的共性：

1．垂直线性阵列的水平覆盖范围不受垂直阵列单元模块数量的影响，保持单个模块的水平覆盖的特性，可精确控制垂直平面的指向特性，系统可根据场地和声压级的要求，灵活吊挂单元的个数。

2．连续吊挂的垂直“J”型线性阵列的各单元模块与水平的吊挂角度的调节，使其具有向下投射的非对称指向性，从而精确控制远投、中投和近投三种距离的覆盖，使到达各区域的声场均匀分布从而都能获得悦耳的动感音乐。

3．垂直线性阵列频响特性平坦，传播衰减少（比点声源减少一倍），系统远投能力强，功率容易控制，在宽广的观众区的各个位置都可获得平稳，高保真、大声压、大动态的清晰音乐

供应商：北京圣泽华艺商贸有限责任公司

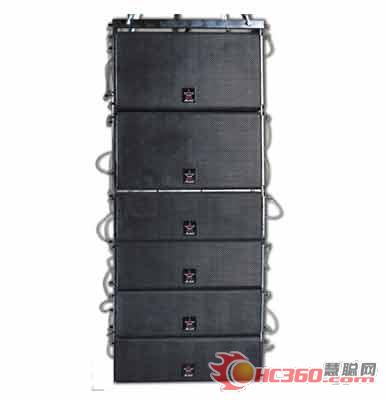

推荐产品：火箭Rocket 线性阵列音响

火箭Rocket线性阵列音响

点击此处查看全部新闻图片

品牌：火箭 型号：HL6312

基本参数

外形尺寸：122X75X83材质：进口桦木夹板标准总重量：99KG技术参数

频率响应：150HZ-20KHZ（士3DB）标称阻抗：8欧X2灵敏度：103DB音箱类型：专业音箱最大声压级：134DB

革命性的线性阵列ＨＬ６３１２

ＨＬ６３１２线性阵列系统是为室外大型演艺及体育场馆扩声而特别研制的精品．天帝HL6312线性阵列的全频音箱（额定功率１２００Ｗ，灵敏度１０３db）由两只１２寸高声压级的低频单元（灵敏度１００db）和两只３寸１５０Ｗ的高音压缩驱动器（高频可达２０khz）以及２只１寸超高音压缩驱动器组合而成．全封闭、全号角、波导式的扩展方式，加之精密的相位校正，以及恒指数扩展的超高音号角，有效地克服了线性阵列系统的弊端即粗糙的摩擦声和号筒声。使声音在保持高声压的基础上达到圆润、丰满、细腻清晰的效果。专用的音频处理器可使不同的音乐发挥的淋漓尽致：科学、精细的吊挂装置，可满足任意角度的调整，达到理想的声场。

供应商：广州市天谛音响灯光设备有限公司

推荐产品：NEXO(力素)线性阵列专业音响CEOsystems线性阵列

NEXO(力素)线性阵列专业音响CEOsystems线性阵列

点击此处查看全部新闻图片

型号：CEOsystems线性阵列

技术参数

产品型号：

CEO systems

产品名称：

NEXO 线性阵列音箱

产品信息：

NO OTHER LOUDSPEAKER ARRAYS LIKE GEO:

true tangent wavefronts with absolute coherency in the coupling plane and configurable coverage in the non-coupling plane.

NO OTHER LOUDSPEAKER SOUNDS LIKE GEO:

smooth,accurate,transparent,with consistent SPL from front to rear and the kind of high-impact transient detail only a coherent array of HF drivers can produce. That's because...

NO OTHER LOUDSPEAKER WORKS LIKE GEO:

three fundamental waveguide patent applications,including the Hyperboloid Reflective Wavesource™,designed via rigorous geometric transformation.

The extreme output GEO T Series includes the T4805 and T2815 Tangent Array Modules with the CD18 SuperCardioid Subbass. The ultra-compact GEO S Series includes the S805 and S830 Tangent Array Modules with the CD12 HyperCardioid Subbass. All Tangent Array Modules include integral coherent downfill capability,and logarithmic-curvature Array Assembly Systems with 0.01° precision.

This is the new shape of sound: whatever you need to fit your audience precisely,consistently,coherently.

供应商；上海声天灯光音响器材有限公司

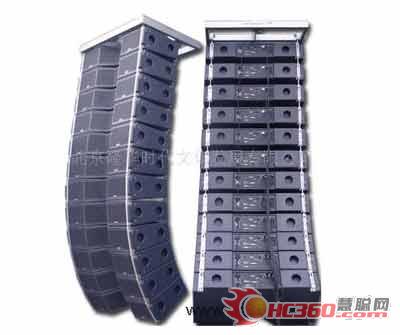

推荐产品：金典声色有源线性阵列音箱系统γⅡ系列

金典声色有源线性阵列音箱系统γⅡ系列

点击此处查看全部新闻图片

品牌：拜玛Biema 型号：γⅡ系列

基本参数

标准总重量：168.5kg 材质：波罗的桦树夹板 外形尺寸：1525x725x385mm

技术参数

频率响应：80Hz~16KHz 灵敏度：105dB 音箱类型：专业音箱 标称阻抗：4Ω

★V形轴对称结构及传声技术

★BIEMA专利铝合金吊装件及吊架

★高密度混合吸音材料运用

★无失真的波阵面传播

★简易快捷的安装方式

★专用航空机柜运输保护（单只装）

★45°低音压缩传导

★特制75mm钛膜压缩组合驱动器

★专用供电传输及连接

★环保打点黑色油漆保护外表

★一次定型超强六角孔喷涂钢网

★9层波罗桦树夹板组合

供应商：北京隆华时代文化发展有限公司

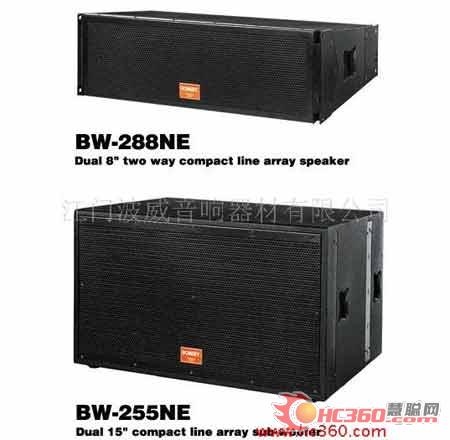

推荐产品：精密高效二分频线性阵列音箱

精密高效二分频线性阵列音箱

点击此处查看全部新闻图片

品牌：BOWAY 型号：BW-288NE

技术参数

音箱类型：专业音箱 灵敏度：100dB 主声扬声器单元：中音8雨寸，低音15寸

标称阻抗：4Ω 最大声压级：129dB

LINEARRAY中型线性阵列特性:

●精密高效二分频线性阵列。

●大功率时，最大的持续声压级129dB(单个)

●频率带宽60Hz~18KHz±3dB(单个)

●水平覆盖90°(-6dB)，中高频的控制模式

●2个8″中低音单元，灵敏度为101dB(1W/1m)单个

●号角1个1.75″高音单元，灵敏度为101dB(1W/1m)单个

●反射装载两个15″低音单元，灵敏度为101dB(1W/1m)单个

●快速、完整的吊装部件，可调覆盖角度为0°~7°

●相同阵列可有吊装和地面叠放。

应用：

●现场扩声：音乐会、剧院、露天演出(会议、比赛)

●固定安装：多功能会厅、各种场所、主题公园、各类活动项目。

供应商：江门波威音响器材有限公司

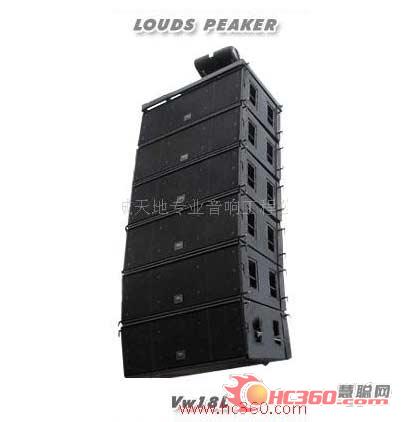

推荐产品：美国ETCVw18L高档进口阵列线性音箱Vw18L

美国ETCVw18L高档进口阵列线性音箱Vw18L

点击此处查看全部新闻图片

当前价：25870.00元/只

品牌：ETC 型号：Vw18L

基本参数

材质：19mm桦木夹板外形尺寸：1300X490X755cm标准总重量：130.0kg技术参数

灵敏度：低频：103dB最大声压级：132/138db标称阻抗：4Ohms主声扬声器单元：2X15B15″100mm音圈音箱类型：专业音箱频率响应：50Hz-18KHz中音单元：2X8m8″50mm音圈扬声器阻抗：4欧姆承载功率：1530W高音单元：3X1″44mm音圈

系统：三分频线性阵列

频率响应：50Hz-18KHz

灵敏度：

低频：103dB

中频：105dB

高频：109dB

阻抗：

低频：4Ohms

中频：4Ohms

高频：8Ohms

额定功率：

低频：1000W

中频：350W

高频：180W

最大输出声压：

低频：131/137db

中频：131/137db

高频：132/138db

覆盖范围：水平90°垂直：7.5°@-6dB

水平120°@-6dB

驱动单元：

低频：2X15B15″100mm音圈（号角装载）

中频：2X8m8″50mm音圈（号角装载）

高频：3X1″44mm音圈（号角装载）

覆盖角度（H°XV°）：90°X7.5°

覆盖角度（H°）-6db：120°

箱体材料：19mm桦木夹板

表面处理：耐磨抗黑色油漆

保护网：1.5mm打孔钢网

吊扣装置：点扣式连接沟槽和快速释放销钉

提手：2边

输入接口：1XNL4瑞士Speakon

尺寸（HXWXD）:1300X490X755

重量（Kgs）:130.0

供应商：盐城天地专业音响工程公司

推荐产品：ALES舞台线性阵列音箱

ALES线性阵列音箱

点击此处查看全部新闻图片

型号EW-X208.EW-X212.EW-215

技术参数

最大声压级128dB(单个）

详细说明

线性阵列音箱的特性：

精密高效三分频线形阵列

大功率时，最大的持续声压级128dB(单个）

频率带宽60Hz～20KHz±3dB(单个）

水平覆盖90度（-6dB),中高频的控制模式

快速.完善的吊装部件，可调覆盖角度0-7度

相同阵列可有吊装和地面叠放

本产品由EW-X208.EW-X212.EW-215组合而成

供应商：广州市东方音响器材厂
