【慧聪音响灯光网】开春来第一场的活动就碰到一连串新的状况，真是难忘…………

梁静茹09年的巡回演唱会，第一站来到了上海，原本我已准备好的功课，还有一些现场要应用的系统，因为声音硬件与原先的计划不同，出了些状况，为了演出安全，我就全部取消不带过来，仅期待下一回了。

梁静茹上海演唱会

点击此处查看全部新闻图片

这趟的设备有些不同，主喇叭是Mccauley的牌子，内地翻译为-美嘉声，现在变成是上海大舞台内的主音响系统，当我得到有关单位消息，不得不使用现场的喇叭时，时间是这么的紧迫，也只有再回头查看这款喇叭的数据了解一下深浅，扩音这种事情总是那么的戏剧，美嘉声公司告诉我是MONARC-MLA5的型号，但我怎么看就是不像全部都是5号，就算我是学浅好了，那外型就像是MLA6，应该是只有4只5号的喇叭而已吧，不过这也没有什么意义了，数量就总是跟说的不一样！

这已经是我降下约70公分的高度(两只喇叭高)有"专家"说这样声音就难听了！

每边就12只的3音路喇叭，单一只的面高只有35公分，总长就只有4米出头的喇叭串，这12只喇叭的射角要来含盖大舞台这个空间，内行的一看就会知道够不够了，他们给我的第一句话就是声音一定够！(无言，一群只知道大小声的).........

MONARC系列的数组喇叭，单只的角度都很窄，因此若要得到有所谓+6的物理能量就必须尽量不要有J形的悬吊出现，角度一折弯了就得不到好的增益，另外高频的能量也会明显的折损，频率响应就会跑掉了，声音的忠实度就会愈来愈远，这会是个技术困难，如果照现场的结构与空间，每边16只的MLA6或是5号喇叭，将会是一个比较标准的系统，但往往声音人与生意人是两种人，又声音人被列为坏人比率居高！

相关阅读：

揭秘：李宇春“Why me”演唱会的舞台设计(组图)

刘德华长沙演唱会看点：巨型LED屏+最先进视听设备(图)

莎拉“鬼新娘”造型惊艳全场 梦幻舞台美轮美奂

李宇春演唱会超大LED屏让后排玉米不留遗憾(组图)

刘德华广州演唱会舞美设计胜央视春晚(图)

刘德华广州演唱会 舞台设计不惜血本玩特效(组图)

李宇春“Why me”演唱会巨资打造梦幻舞台(图)

李宇春Why Me演唱会豪华炫丽的舞台实拍(组图)

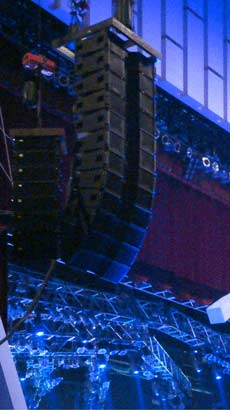

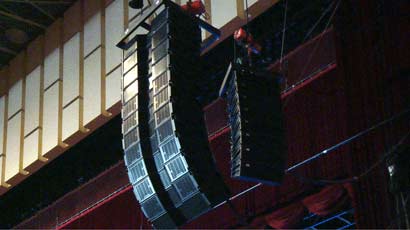

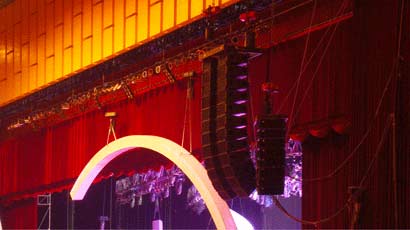

上4只应该是MONARC-MLA5线性阵列音箱 其它的应该是MONARC-MLA6。

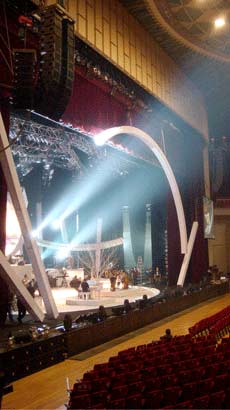

从侧区看到主喇叭的数量与长度，下方着实的缺了一截。

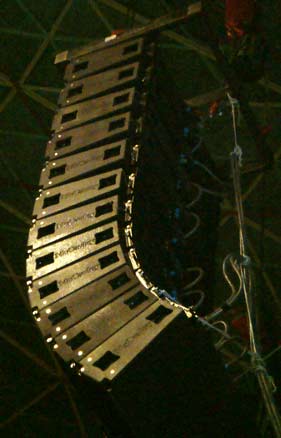

进看MONARC-MLA5与MONARC-MLA6。

相关阅读：

揭秘：李宇春“Why me”演唱会的舞台设计(组图)

刘德华长沙演唱会看点：巨型LED屏+最先进视听设备(图)

莎拉“鬼新娘”造型惊艳全场 梦幻舞台美轮美奂

李宇春演唱会超大LED屏让后排玉米不留遗憾(组图)

刘德华广州演唱会舞美设计胜央视春晚(图)

刘德华广州演唱会 舞台设计不惜血本玩特效(组图)

李宇春“Why me”演唱会巨资打造梦幻舞台(图)

李宇春Why Me演唱会豪华炫丽的舞台实拍(组图)

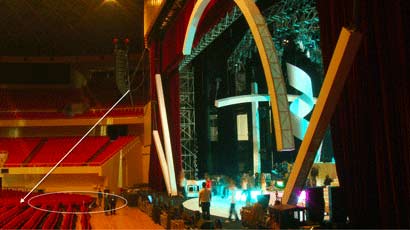

从下方喇叭轴心处划下来，前方一大块是没有亮度的聆听区。

我在二楼侧区拍摄外区的小数组。

拉近一些观看。

相关阅读：

揭秘：李宇春“Why me”演唱会的舞台设计(组图)

刘德华长沙演唱会看点：巨型LED屏+最先进视听设备(图)

莎拉“鬼新娘”造型惊艳全场 梦幻舞台美轮美奂

李宇春演唱会超大LED屏让后排玉米不留遗憾(组图)

刘德华广州演唱会舞美设计胜央视春晚(图)

刘德华广州演唱会 舞台设计不惜血本玩特效(组图)

李宇春“Why me”演唱会巨资打造梦幻舞台(图)

李宇春Why Me演唱会豪华炫丽的舞台实拍(组图)

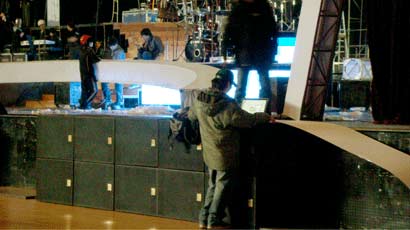

前区每边的超低音是5只。

侧区喇叭是什么数组，对我来说已经是没什么意义了！正面的两串主喇叭已经是这样子了，两边只要有声音，不太离谱，就已经很谢谢老天爷了。

对于使用喇叭入门坎这件事情，对于任何人应该算是很简单的一个接触过程，问题是一般的人对于喇叭的事，总是只管音压大小，从不去关心声音的匀称度，含盖的条件，可朔性如何，硬要去操作一套不完全的喇叭系统时，往往让声音人大多会去增加喇叭不足的频点，这些被增加的位置就是提升了系统的峰切负担，这会使得喇叭的单体组件与后级放大器是会工作得很辛苦，很容易造成音圈损害，以及后级温保系统启动等等……

这是对一个舞台节目演出上，一个很可惜的事情。

OK回到刚进场时，我拿起了计算机，开始量测与实际认识这套系统，从SIA结果就可以看出演出时，我的痛苦将会出现在哪里了，在40米的位置，高频已经是耗损很多了，控台处使用雷射枪测得50米，经由Mccauley的处理器是得到52米之多。

橙色=L，蓝色=R，红色=L+R/50米处(?50米处的L+R+超低音)，紫色=单测超低音。

相关阅读：

揭秘：李宇春“Why me”演唱会的舞台设计(组图)

刘德华长沙演唱会看点：巨型LED屏+最先进视听设备(图)

莎拉“鬼新娘”造型惊艳全场 梦幻舞台美轮美奂

李宇春演唱会超大LED屏让后排玉米不留遗憾(组图)

刘德华广州演唱会舞美设计胜央视春晚(图)

刘德华广州演唱会 舞台设计不惜血本玩特效(组图)

李宇春“Why me”演唱会巨资打造梦幻舞台(图)

李宇春Why Me演唱会豪华炫丽的舞台实拍(组图)

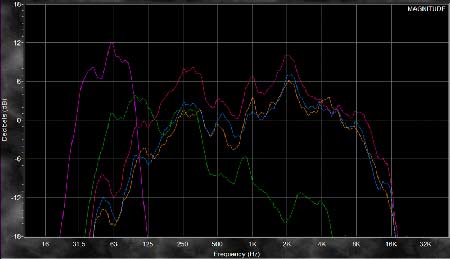

橙色=L，蓝色=R，红色=L+R/40米处，紫色=单测超低音，绿色是外区+超低音。

红色=40米的L+R，绿色=50米L+R50米处

点击此处查看全部新闻图片

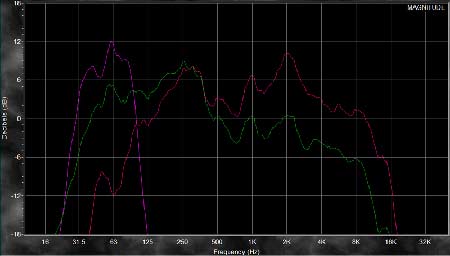

红色=40米的L+R，绿色=50米L+R50米处，紫色=单测超低音，可以看出耗损得多严重。

在我的控台50米处中高频更是衰退得令人担忧，一般应该不会这样才对，我去看了后级一下，原来这喇叭搭配的后级太小了，效能出不来，在这里有一个机会教育跟各位分享，别以为小后级搭配高音单体就不会烧喇叭，一般的操作者在接收这样的系统时，当下高音的动态不足，往往都会去增加GEQ的中高频部份，然后混音平台上的输入通道几乎高音都会被提升，这样的现象往往会造成系统的中高频部份提早过载，不然就是在处理器被压掉，恶性循环变成一套不好的系统，很多的喇叭牌子，都是因为遇人不淑，而背上不好的罪名。

主喇叭由于只有12只每边，我放了音乐去走走听听，(我已经很久没有碰到对一套系统这么没信心的)，喇叭的含盖范围真的太短了！灯下黑的现象非常严重，结果下方前区5~10米处甚至更多，几乎因为声音含盖不到，两主喇叭交会的中间位置，其声音凹陷的范围很大，只能靠前区的6只SA系列的喇叭来补偿清析(是双10”还是双12”的喇叭，我也没去记了)，起码还有喇叭可以用，由于消防法规，想要的位置又摆不到，屈就下来也只能变成照片上的摆法，结果呢，最外的两端，也就是主喇叭的下方一样也是吃不到声音，经过协调后，又再增加两只喇叭，因为同款式的都没了，但是问题还是要解决的，于是监听音箱也拿来用了，这监听喇叭的型号应该是FM850吧，舞台上的监听喇叭应该都是这个型号，用在我的前区，虽然不同款，但是也只有凑合的用了，总比没有声音来得好，必竟前区的观众位置是昂贵的。

相关阅读：

揭秘：李宇春“Why me”演唱会的舞台设计(组图)

刘德华长沙演唱会看点：巨型LED屏+最先进视听设备(图)

莎拉“鬼新娘”造型惊艳全场 梦幻舞台美轮美奂

李宇春演唱会超大LED屏让后排玉米不留遗憾(组图)

刘德华广州演唱会舞美设计胜央视春晚(图)

刘德华广州演唱会 舞台设计不惜血本玩特效(组图)

李宇春“Why me”演唱会巨资打造梦幻舞台(图)

李宇春Why Me演唱会豪华炫丽的舞台实拍(组图)

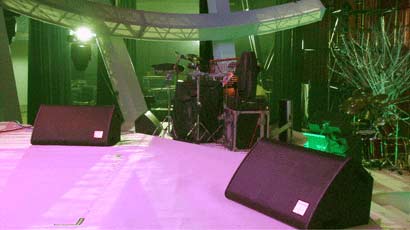

舞台所有的监听喇叭FM850。

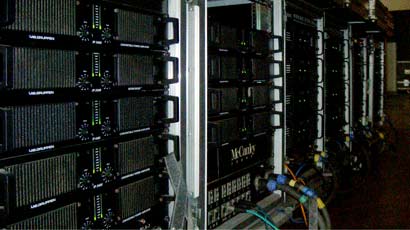

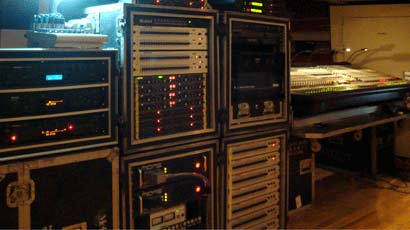

后级放大器，LAB2600+3400+6400。

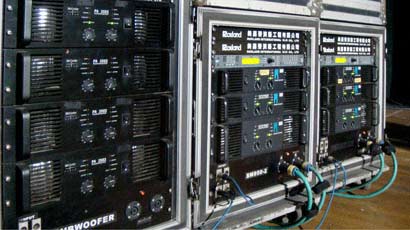

舞台上的监听喇叭放大器。

相关阅读：

揭秘：李宇春“Why me”演唱会的舞台设计(组图)

刘德华长沙演唱会看点：巨型LED屏+最先进视听设备(图)

莎拉“鬼新娘”造型惊艳全场 梦幻舞台美轮美奂

李宇春演唱会超大LED屏让后排玉米不留遗憾(组图)

刘德华广州演唱会舞美设计胜央视春晚(图)

刘德华广州演唱会 舞台设计不惜血本玩特效(组图)

李宇春“Why me”演唱会巨资打造梦幻舞台(图)

李宇春Why Me演唱会豪华炫丽的舞台实拍(组图)

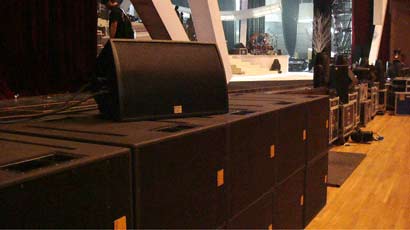

前区每边的超低音是10只。

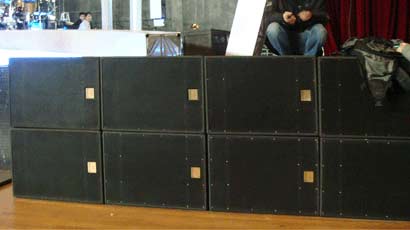

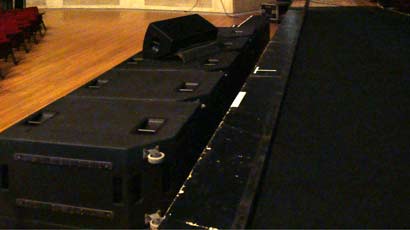

近观超低音喇叭。

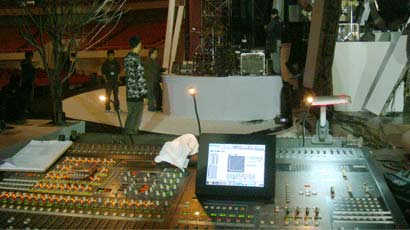

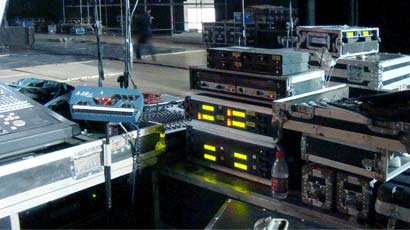

前场控台的设备。

相关阅读：

揭秘：李宇春“Why me”演唱会的舞台设计(组图)

刘德华长沙演唱会看点：巨型LED屏+最先进视听设备(图)

莎拉“鬼新娘”造型惊艳全场 梦幻舞台美轮美奂

李宇春演唱会超大LED屏让后排玉米不留遗憾(组图)

刘德华广州演唱会舞美设计胜央视春晚(图)

刘德华广州演唱会 舞台设计不惜血本玩特效(组图)

李宇春“Why me”演唱会巨资打造梦幻舞台(图)

李宇春Why Me演唱会豪华炫丽的舞台实拍(组图)

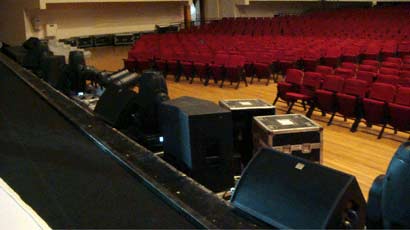

这是左右两边最外角的补偿。

从另一个角度观看补偿喇叭的位置。

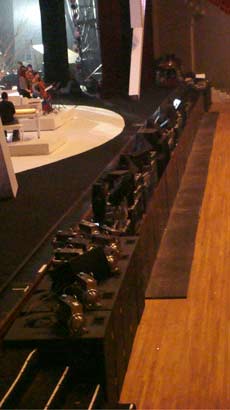

前区补偿喇叭以及舞台监听喇叭的位置。

相关阅读：

揭秘：李宇春“Why me”演唱会的舞台设计(组图)

刘德华长沙演唱会看点：巨型LED屏+最先进视听设备(图)

莎拉“鬼新娘”造型惊艳全场 梦幻舞台美轮美奂

李宇春演唱会超大LED屏让后排玉米不留遗憾(组图)

刘德华广州演唱会舞美设计胜央视春晚(图)

刘德华广州演唱会 舞台设计不惜血本玩特效(组图)

李宇春“Why me”演唱会巨资打造梦幻舞台(图)

李宇春Why Me演唱会豪华炫丽的舞台实拍(组图)

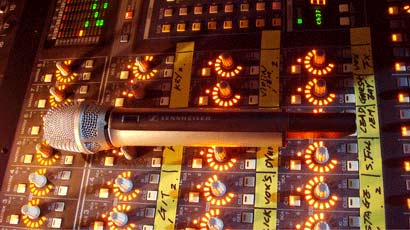

阿茹这次歌唱的麦克风。

因为窄面的主喇叭，整串吊起来太短了，我最后跟美嘉声的罗先生研究，把喇叭的高度降低两只的高度，让下方的前区位置能清楚些，这高度一降也差不多降了70公分，抢这一些高度已经帮助前区的清析值不少了，虽然前区那8只补偿喇叭与主喇叭的衔接位置，两声音匹配是那么的不自然，调整到此已经比前一天的初胚来得好多了。

超低音使用的是CSM88，也是碍于消防法规，被挤到最角落去，偷偷的移回一些空间才让这低频有点样子。当天演出时，开场一段，观众的亢奋声让这套喇叭窘态全现，大舞台这个万人场地，真的不是吊个两串喇叭就好的，是要做功课的，现场虽说在放了暖气之后，帮助了不少的中频音域，但是高频的动态在演出时是令人担心的，整场的演出过程里，只要乐队电平整体放送时，系统就偶有趴啪声出现，我的MIDASH3000输出都甚至未到橘灯位置呢！偶出现的这个声音应该是高音喇叭峰切被处理器限制所产生的现象，又整个系统是没有分配器的架构下组合的，电流哼声等问题一直在困扰，演出当天的下午，我跟JEFF还有鑫伟，都还在拉地线接地旁路的解决系统的事.........

监听系统，这是JEFF工作的位置。

从5D位置看出去。

相关阅读：

揭秘：李宇春“Why me”演唱会的舞台设计(组图)

刘德华长沙演唱会看点：巨型LED屏+最先进视听设备(图)

莎拉“鬼新娘”造型惊艳全场 梦幻舞台美轮美奂

李宇春演唱会超大LED屏让后排玉米不留遗憾(组图)

刘德华广州演唱会舞美设计胜央视春晚(图)

刘德华广州演唱会 舞台设计不惜血本玩特效(组图)

李宇春“Why me”演唱会巨资打造梦幻舞台(图)

李宇春Why Me演唱会豪华炫丽的舞台实拍(组图)

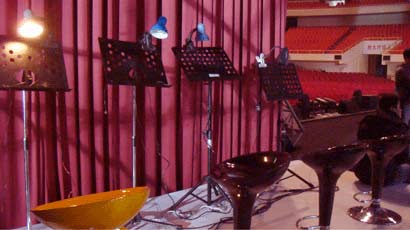

弦乐4人的台子˙是活动的。

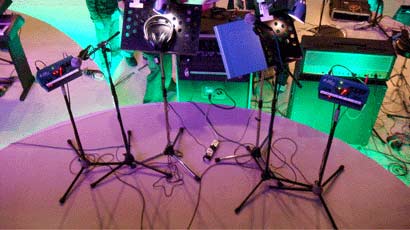

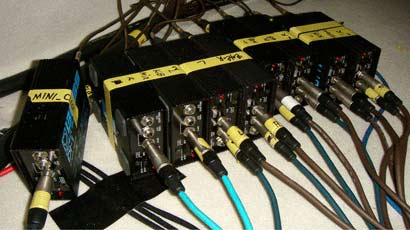

DI-BOX采用电子式的BOSSDI-1。

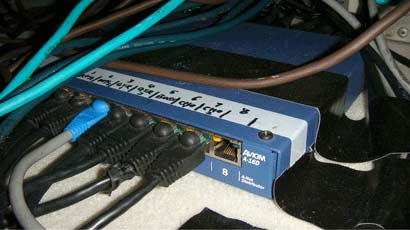

;在舞台后方的AVIOM网络分配器。

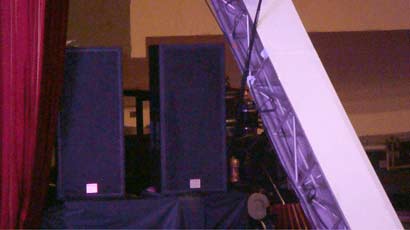

这是台上的SIDE-FILL喇叭，应该是SA-422-2。

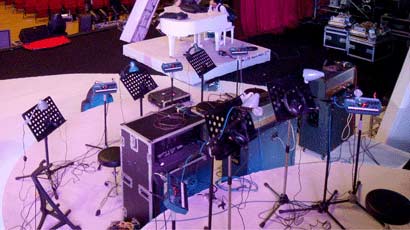

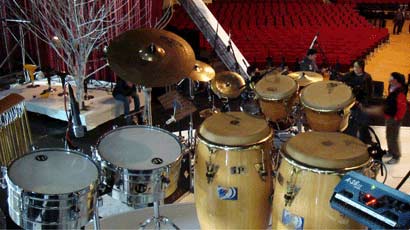

乐队区Percussion位置，前下方是鼓的位置。

相关阅读：

揭秘：李宇春“Why me”演唱会的舞台设计(组图)

刘德华长沙演唱会看点：巨型LED屏+最先进视听设备(图)

莎拉“鬼新娘”造型惊艳全场 梦幻舞台美轮美奂

李宇春演唱会超大LED屏让后排玉米不留遗憾(组图)

刘德华广州演唱会舞美设计胜央视春晚(图)

刘德华广州演唱会 舞台设计不惜血本玩特效(组图)

李宇春“Why me”演唱会巨资打造梦幻舞台(图)

李宇春Why Me演唱会豪华炫丽的舞台实拍(组图)

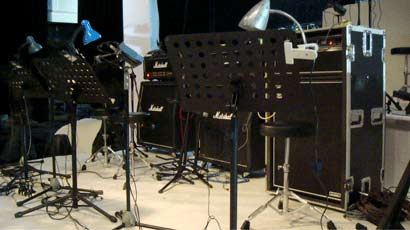

吉它跟贝斯的位置。

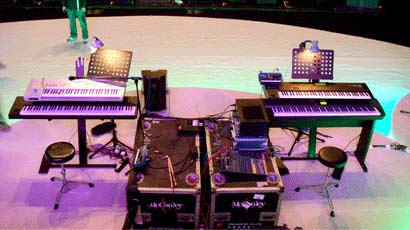

两套键盘的位置。

吉他贝斯的后方就是合音。

短短的几天要完成很多事，我对这套系统压根儿就是无法好好的了解，Mccauley应该是一套可以使用的系统， 但是碍于生意手法，人的观念偏差会使得产品本身发挥不出应有的特性，用完此套系统的心得是，未来有人要接触这套喇叭，我个人的建议是:

我对于这套系统的建议................

若使用MLA5或MLA6的型号在上海大舞台时，请要求到每边16的喇叭数量，如此含盖的范围才能比较均匀， 若使用MLA3时，数量必须每边要有24只才能达到水平，另外下方近区悬吊的喇叭部份，必须使用另一台处理器再调整一次才好，另外中频的后级希望能改善到LAB-6400，还有高频的后级太小了，不足1000W的功率，以舞台音响演出来说，这高频的瞬间动态似乎是勉强了，不过美嘉声公司说会改善与升等的，希望这些话是真的。整个系统接线不能只用大舞台现成的接线结构，一定必须要求讯号分配器，讯号分配器不是一般的"Y-Cross"接线，这样子使用，是会出问题的，若没有这样的系统分配架构，各个部份会很难独立作业的，还有，贵公司当下没有分配器就承认，别瞎说，大鼓没声音了，别扯说演唱会千百条线，出问题是正常的！我们真的很无奈啊怎会有这样的态度！

相关阅读：

揭秘：李宇春“Why me”演唱会的舞台设计(组图)

刘德华长沙演唱会看点：巨型LED屏+最先进视听设备(图)

莎拉“鬼新娘”造型惊艳全场 梦幻舞台美轮美奂

李宇春演唱会超大LED屏让后排玉米不留遗憾(组图)

刘德华广州演唱会舞美设计胜央视春晚(图)

刘德华广州演唱会 舞台设计不惜血本玩特效(组图)

李宇春“Why me”演唱会巨资打造梦幻舞台(图)

李宇春Why Me演唱会豪华炫丽的舞台实拍(组图)

我们辛苦的帮贵公司解决舞台电流哼声、琴的输出杂音等.....我们好像是应该的啊！>_<，

这次的演出虽说结束，但是对于美嘉声公司，我要再次的忠告贵公司一次，仅管贵公司透过任何管道取得上海大舞台的独家生意，那是生意，与我无关，但事实就是事实，音响系统不正确，人耳与感观是会辨别出来的，生意经营的态度要健康，Mccauley喇叭无罪的，如果是标准与专业的提供建立出这套系统，这场演出应该是完美的！

我们对贵公司的产品是没有成见的，有问题是贵公司面对事情的态度！贵公司接不接受我的建议都没关系，必竟我跟美嘉声不会有生意过程的，不重要，然经过这场活动，会有改善的动作，即表示系统最先是有缺口的！ 错了就承认好好的改进，这才会成长的，如同后续贵公司所说的，会请国内的专家音响高手去试试，弄到好为止。 以上就是20090211~0214上海大舞台的故事。

从合音位置看又侧移动钢勤的动线。

现场彩排一景。

相关阅读：

揭秘：李宇春“Why me”演唱会的舞台设计(组图)

刘德华长沙演唱会看点：巨型LED屏+最先进视听设备(图)

莎拉“鬼新娘”造型惊艳全场 梦幻舞台美轮美奂

李宇春演唱会超大LED屏让后排玉米不留遗憾(组图)

刘德华广州演唱会舞美设计胜央视春晚(图)

刘德华广州演唱会 舞台设计不惜血本玩特效(组图)

李宇春“Why me”演唱会巨资打造梦幻舞台(图)

李宇春Why Me演唱会豪华炫丽的舞台实拍(组图)

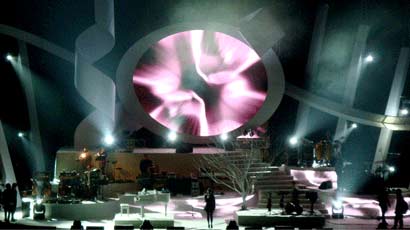

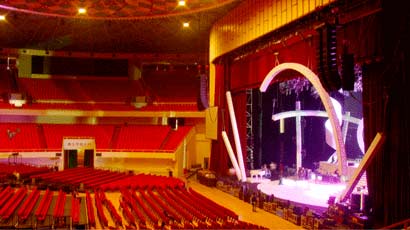

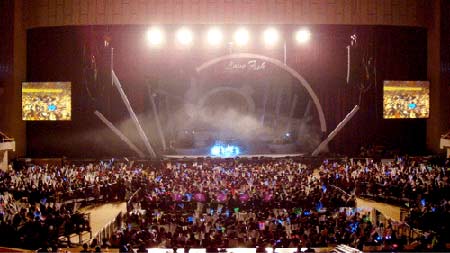

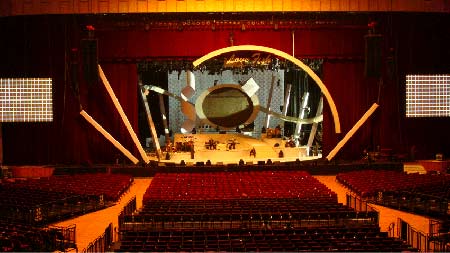

从控台拍摄开演前的一景。(降下70公分高度声音就变难听的借口太牵强了)！
